Transformador de áudio N, K, 77000 & CSN Seriesde isolamentoencapsuladopara proteção
Guardar nos favoritos
Comparar
Características
- Tipo
- de isolamento
- Estrutura
- encapsulado
- Aplicações
- para proteção, para telecomunicações, para PCI, de áudio
- Especificação elétrica
- monofásico, de baixa tensão, de média tensão, de alta frequência
- Montagem
- de inserção (PTH), de sobrepor, SMD, plug-in
- Norma
- RoHS, ANSI, TUV, MIL-STD
- Outras características
- com impregnação a vácuo, de segurança, de controle, compacto, em resina epóxi, CA, com duplo secundário, com isolamento, de alta impedância, resistente às chamas, de isolamento galvânico, de baixa frequência
- Potência elétrica
MÁX: 1 W
MÍN: 0,11 W
- Tensão primária
MÁX: 100 V
MÍN: 3,5 V
- Tensão secundária
MÁX: 100 V
MÍN: 2,8 V
- Corrente primária
MÁX: 760 mA
MÍN: 10 mA
- Corrente secundária
MÁX: 1.000 mA
MÍN: 10 mA
- Frequência
MÁX: 75.000 Hz
MÍN: 150 Hz
Descrição

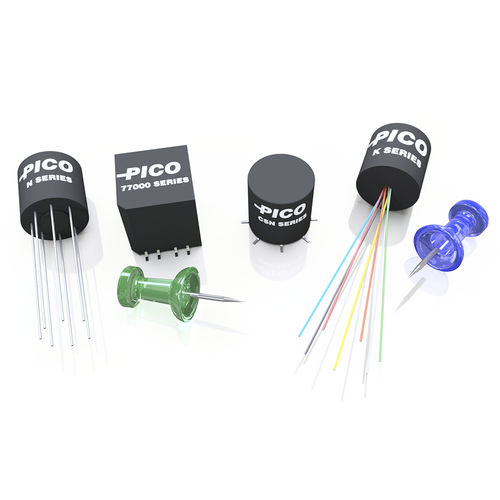

As séries N & K e 77000 & CSN são transformadores ultra-miniaturizados num invólucro encapsulado com layouts de design como tipos de montagem através de orifícios ou de superfície. Podem funcionar numa vasta gama de temperaturas de -55°C a +130°C. Os nossos materiais e métodos proprietários permitem temperaturas extremas de fase de vapor, IR ou outros procedimentos de refluxo sem degradar a elevada fiabilidade da sua forma física e desempenho elétrico.
Caraterísticas
Extrema resistência ao impacto, choque e vibração
Fabricado de acordo com a norma MIL-PRF-27, Classe S, Grau 5
Elevada fiabilidade para aplicações espaciais e de missão crítica
Ultra-miniatura em tamanho e design minimalista
Design de layouts em plug-in direto, cabos isolados, SMT quadrado ou SMT redondo
Disponível com blindagem magnética e/ou blindagem eletrostática
Algumas peças são aprovadas pela QPL
Opções
Critérios de seleção e qualificação de acordo com as normas de voo
Capacidade de choque térmico até 300 ciclos
Camadas extra de proteção magnética
Totalmente compatível com RoHS ou com a isenção 7(a)
Modificações na conceção mecânica e nas caraterísticas eléctricas
Novo projeto e parâmetros personalizados
---
