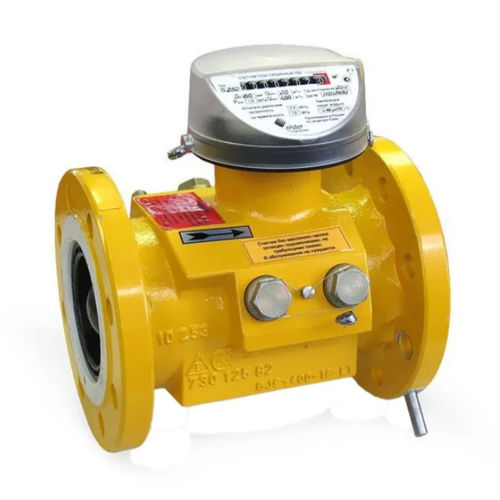

Medidor de vazão de turbina TRZ2

volumétricopara arpara nitrogênio

Aprovado de acordo com a norma MID para medição fiscal, o medidor de gás de turbina TRZ2 oferece caraterísticas excepcionais para garantir precisão e fiabilidade. Está em conformidade com as normas EN12261, PED, ASME, ATEX e IECEx, proporcionando a mais baixa incerteza de medição e elevada repetibilidade. Equipado com um retificador de caudal em alumínio, o medidor assegura medições precisas numa vasta gama de aplicações. Está disponível em diferentes tamanhos, de G65 a G1000, com uma gama de medição máxima de 5 a 1.600 m3/h. Os diâmetros nominais variam de DN 50 a 150 (2" a 6"), suportando pressões de funcionamento de 0 a 100 barg e classificações de flange em PN 10-100 e ANSI 150-600. O contador de gás de turbina TRZ2 foi concebido e fabricado de acordo com a norma europeia para contadores de turbina EN 12261. Como padrão, o TRZ2 cumpre os requisitos de limite de erro da EN 12261, que são os seguintes: ± 1 % para o caudal de 0,2 Qmax a Qmax ± 2 % para o caudal de Qmin a 0,2 Qmax. As rotações da turbina são transmitidas ao contador mecânico de 8 dígitos localizado na cabeça indicadora sem pressão por meio de engrenagens e de um acoplamento magnético. Finalmente, a saída do contador é concebida para condições óptimas de fluxo e redução da perda de pressão após o processo de medição. Para maior funcionalidade, o contador oferece opcionalmente impulsos NAMUR de alta frequência. Caraterísticas do produto Tipo de deteção - Medição contínua Tipo de medição - Com contacto Direção do fluxo - Unidirecional Detalhes das entradas e saídas de sinal Todas as saídas de sinal disponíveis - Impulsos, NAMUR Tipo de saída de sinal - Impulso/frequência Fator de impulso - 10 imp/m³ Detalhes da saída - 2 x impulsos Reed Funções de saída digital - Volume
