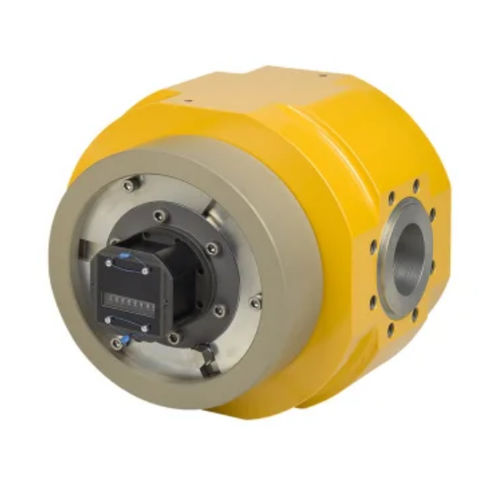

Medidor de vazão de pistão rotativo FMR-HP

para gás naturalpara arpara hidrogênio

A série FMG-HP de medidores de gás rotativos foi concebida para satisfazer as mais elevadas exigências de medição fiável e precisa do fluxo de gás em condições de alta pressão. Estes medidores cumprem integralmente as normas EN12480:2002, EN12480:2015 e OIML R137 1&2 (2014). O corpo do medidor é feito de alumínio e é mantido em posição por uma caixa de aço. Esta caixa absorve as tensões mecânicas devidas a pressões elevadas e permite reduzir o peso em comparação com um contador totalmente em aço. Uma vez que o corpo do medidor real não é afetado pelas tensões das flanges ou da tubagem, as folgas entre os pistões e o corpo são optimizadas, mantendo o desempenho metrológico dos medidores FMG padrão. Ao contrário de outros dispositivos de medição, como os medidores de turbina e os medidores ultra-sónicos, um medidor rotativo pode ser instalado perto de reguladores sem a necessidade de secções rectas prolongadas ou de áreas de entrada especialmente preparadas. A série FMR-HP pode ser equipada com uma válvula de derivação com mola. Se um contador ficar bloqueado, o diferencial de pressão sobre a válvula de derivação aumentará, fazendo com que a válvula se abra e permita o fluxo de gás. Esta caraterística de segurança assegura um fornecimento contínuo de gás e é adequada para instalações críticas onde o fluxo de gás não pode ser interrompido. A abertura do bypass pode ser monitorizada através da medição do diferencial de pressão no contador. Um cartucho de alumínio compacto e intermutável permite a reparação e limpeza no local. Um cartucho pré-calibrado pode ser substituído sem afetar a precisão. O acesso ao cartucho requer a remoção de uma tampa relativamente pequena e leve. Para manter uma elevada precisão e um rácio de abertura de cama alargado,
