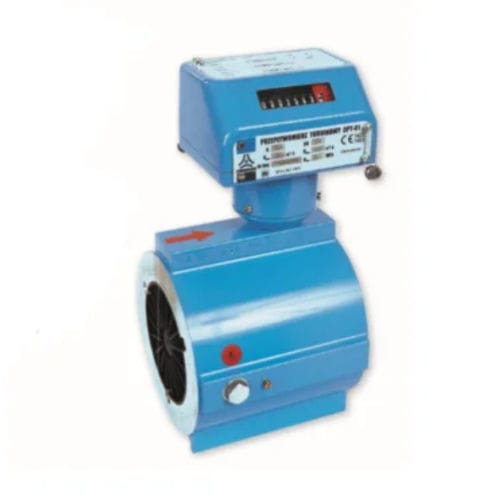

Medidor de vazão de turbina CPT-01

volumétricopara gásDN 50 mm (2")

O Quantómetro de Turbina explora o princípio da proporcionalidade entre a quantidade de gás que passa pelo contador e as rotações da turbina. Um sistema de transmissão mecânico/magnético ativa a unidade de contagem, situada na parte superior do quantómetro, que indica o volume de gás em condições de funcionamento. A precisão excecional dos rolamentos, as tolerâncias apertadas de todos os componentes de medição e a inclusão de um retificador de fluxo ajudam a minimizar as perdas de pressão. O cartucho de medição está separado do corpo exterior, garantindo imunidade a potenciais tensões mecânicas resultantes da inércia do alinhamento da flange. Além disso, pode ser completamente substituído. Os quantómetros CPT-01 oferecem a possibilidade de ligar o instrumento à tubagem por rosca de gás ou wafer e possuem aprovações ATEX e PED. Também em conformidade com a norma ISO 9001, cumprem as normas ISO 9951 DIN 33800. Com tamanhos que variam de 40 a 200 mm, estes medidores de caudal cobrem caudais de 6 a 2500 m³/h. A rangeabilidade padrão é de 1:20, mas estão disponíveis diferentes rácios e funcionam dentro das gamas de pressão PN 16, PN 20 e ANSI 150. Concebidos para utilização no exterior com uma classificação IP66, estes caudalímetros podem ser instalados na horizontal ou na vertical. São fornecidos de série com dois geradores de impulsos de baixa frequência, enquanto os geradores de impulsos de alta frequência do tipo NAMUR também podem ser escolhidos como opção. Caraterísticas do produto Tipo de deteção - Medição contínua Tipo de medição - Com contacto Direção do fluxo - Unidirecional Detalhes das entradas e saídas de sinal Todas as saídas de sinal disponíveis - Impulsos, NAMUR Tipo de saída de sinal - Impulso/frequência Tipo de saída digital - REED Número de saídas digitais - 1
