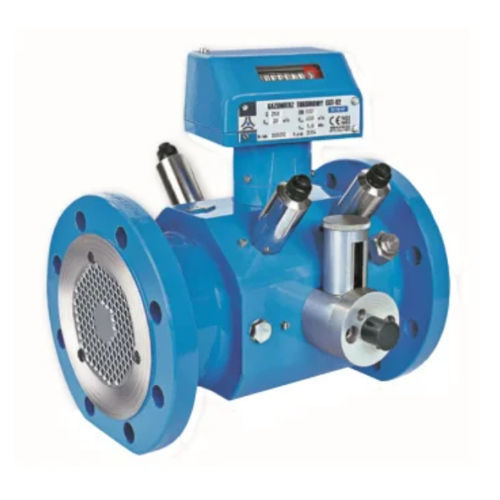

Medidor de vazão de turbina CGT-02

volumétricopara arDN 200 mm (8")

O funcionamento do contador de turbinas baseia-se na ideia de proporcionalidade entre a quantidade de gás que passa pelo contador e o número de rotações do rotor. O CGT-02 utiliza um sistema de transmissão mecânico/magnético para ativar a unidade de contagem, situada na parte superior do contador. Aqui é indicado o volume de gás que em condições de funcionamento. A precisão dos rolamentos, juntamente com as tolerâncias precisas de todas as peças de medição, ajudam a minimizar as perdas de pressão. Além disso, a aplicação de um retificador de fluxo ajuda ainda mais neste aspeto. O cartucho de medição está separado do corpo externo do medidor, o que o preserva de quaisquer tensões mecânicas causadas por um alinhamento imperfeito da flange. O cartucho é totalmente substituível, assegurando uma manutenção fácil. Estes contadores estão em conformidade com várias aprovações, tais como MID, ATEX e PED, e cumprem a norma EN12261. A sua construção segue as diretrizes da norma ISO 9001 e cumpre a norma ISO 9951 DIN 33800. Cumprem igualmente os requisitos ambientais E2 - M2. Estes contadores estão disponíveis em diferentes tamanhos, desde DN50 a DN400. O rácio padrão é de 1:20, mas existe a opção de solicitar a versão de 1:30. Os contadores CGT-02 são fornecidos de série com uma lança de impulsos de baixa frequência com contacto de palheta anti-fraude para medições volumétricas fiscais. Podem ser adicionados até quatro lançadores de impulsos de alta frequência do tipo NAMUR. Caraterísticas do produto Tipo de deteção - Medição contínua Tipo de medição - Com contacto Direção do fluxo - Unidirecional Detalhes das entradas e saídas de sinal Todas as saídas de sinal disponíveis - Impulsos, NAMUR Tipo de saída de sinal - Impulso/frequência Funções de saída digital - Volume, Portata Volumetrica
