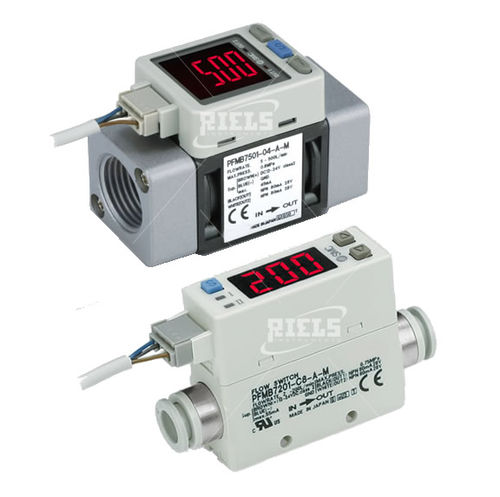

Controlador de fluxo térmico PF2MC7 series

para arcompactodigital

Os sensores da série PF2MC7, para medir o caudal, exploram o princípio físico da condutividade térmica: o fluido em contacto com uma placa alimentada com material condutor, neste caso o ouro, retira uma pequena quantidade de calor. A corrente eléctrica utilizada para manter a temperatura da placa constante, dentro do caudal do fluido na tubagem. Se for corretamente medida e relacionada com o tipo de fluido no interior da conduta, a corrente é capaz de devolver o valor do caudal. As dimensões compactas do instrumento permitem uma instalação rápida e fácil, mesmo ao lado de outros instrumentos, pelo que a montagem no interior dos quadros eléctricos não é complexa. A estrutura em bypass permite isolar mais eficazmente a parte sensorial do instrumento sem comprometer a qualidade da deteção, o que permite tornar o instrumento mais resistente à humidade e às micro-impurezas presentes no fluxo de gás medido. A saída do tipo PNP permite uma ligação direta com o PLC, enquanto a saída analógica de corrente 4...20 mA permite obter um valor de caudal instantâneo muito preciso. O tempo de resposta para as medições de caudal pode ser definido entre 60 segundos e 0,01 segundos. CARACTERÍSTICAS DO PRODUTO Informações medidas - Caudal Tipo de deteção - Medição contínua Meios mensuráveis - Azoto N2, Ar seco, (as indicações sobre líquidos são indicativas e variam com a configuração do produto) Proteção contra explosões - Zona segura Humidade relativa do ambiente do processo - 85 %rh Tipo de medição - Com contacto Tipo de sensor - MEMS Sensor de temperatura integrado - Nenhum Suporte incluído - Não Execuções especiais - Nenhuma Válvula de controlo de caudal - Sem válvula de regulação Certificado de calibração - Não
