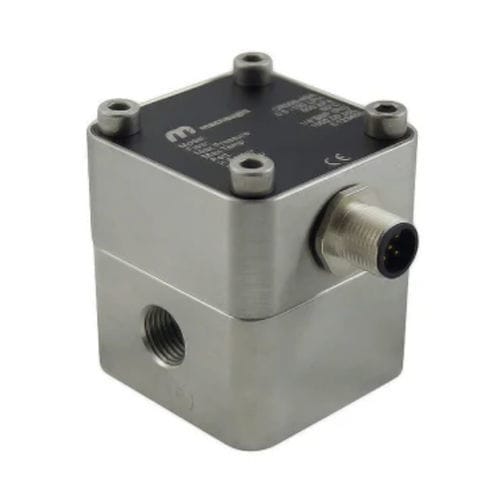

O FSM-SMALL pode ser configurado com um cabo integrado de 1 metro ou com um conetor DIN. Além disso, ambas as opções podem ser solicitadas com 2 sensores reed ou com um sensor reed e um sensor de efeito hall.
A exatidão, calibrada e certificada para cada produto, é de ±0,5%, enquanto a repetibilidade é de ±0,03%. Para caudalímetros até 500 litros/hora, existe a possibilidade de instalar rotores especialmente concebidos para líquidos de elevada viscosidade (mais de 1000 cps).
Os produtos desta gama podem ser implementados em três configurações baseadas nas aplicações de referência:
Aplicações industriais: corpo em aço inoxidável 316L e vedantes em FFKM.
Aplicações em solventes químicos: corpo em alumínio 6061-T6 e vedantes em FFKM.
Aplicações de combustível e petróleo: corpo em alumínio 6061-T6 e vedantes em FKM.
CARACTERÍSTICAS DO PRODUTO
Tipo de deteção - Medição contínua
Proteção contra explosão - Zona segura
Versão - Para combustíveis e óleo
Tipo de medição - Com contacto
Tipo de sensor - indutivo
DETALHES DAS ENTRADAS E SAÍDAS DE SINAL
Todas as saídas de sinal disponíveis - Impulsos
Tipo de saída de sinal - Pulso/frequência
Tensão comutável - 30 Vdc
Fator de impulsos - 1000 imp/L
Detalhes da saída - 1 x impulsos Reed + 1 x coletor aberto NPN
Funções de saída digital - Portata Volumetrica
Tipo de saída digital - REED
Número de saídas digitais - 1
Corrente comutável - 500 mA
Potência máxima de comutação - 10 W
Segundo tipo de saída digital - NPN de coletor aberto
Número de saídas digitais do segundo tipo - 1
Corrente máxima de saída da saída N°2 - 25 mA
DADOS ELÉCTRICOS
Tipo de ligação eléctrica - Cabo
Proteção contra a inversão de polaridade - Não
Consumo máximo de corrente - 507,5 mA
Tensão de funcionamento - 4,5...30 Vdc para o sensor Hall e 30 Vdc para o sensor Reed
---
