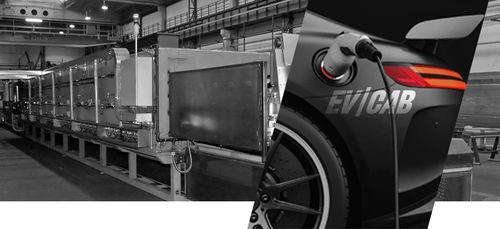

Estufa de brasagem EV/CAB

de câmarade pré-aquecimentoelétrica

Visão geral
Os fornos contínuos EV/CAB realizam brasagem em atmosfera controlada de componentes em alumínio usando um transportador em malha de aço inoxidável acionado por um variador de velocidade. O processo CAB eleva os conjuntos à temperatura de brasagem numa atmosfera de azoto sem oxigénio para assegurar temperaturas uniformes das peças e formação de juntas consistente.

EV/CAB — designs de forno para mobilidade elétrica
Os sistemas EV/CAB são concebidos para brasagem de grandes arrefecedores de bateria e outros trocadores de calor em alumínio usados na mobilidade elétrica. Estão disponíveis configurações para suportar produção contínua de alto volume e diferentes tamanhos de peças.

• Forno CAB por radiação: Adequado ao processamento contínuo de peças de tamanho semelhante. Utiliza uma mufla aquecida com aquecimento elétrico proporcional ou combustão a gás natural. Várias zonas de aquecimento controladas independentemente fornecem perfis de temperatura uniformes ao longo do forno. Menor custo de investimento e manutenção reduzida em comparação com outros métodos CAB.
• Forno CAB convecção/radiação: Combina pré-aquecimento por convecção com brasagem por radiação para lidar com peças de massa e dimensões variadas no mesmo ciclo. A zona inicial usa convecção e radiação para pré-aquecimento uniforme; a secção de radiação atinge e mantém a temperatura final para a fusão do revestimento e formação da junta. Investimento médio e maior produtividade em espaço compacto.
• Forno CAB de convecção total: Forno de atmosfera controlada por convecção pura que processa a maior variedade de peças com os tempos de ciclo mais curtos. Atmosfera de azoto recirculada e convecção forçada proporcionam uniformidade de ±3 °C. Pegada compacta para produção equivalente e eficaz para cargas mistas e grandes trocadores de calor.

Mobilidade elétrica sustentável e características de design

• Suporta brasagem de componentes para veículos elétricos.
• Reduz emissões através de gestão eficiente da atmosfera.
• Zonas de aquecimento e arrefecimento controladas independentemente para precisão do processo.
• Design de mufla corrugada e câmaras de cortina dedicadas para manter estabilidade térmica e atmosférica.

Características / especificações técnicas

• Modelo / série: EV/CAB (sistemas CAB contínuos para aplicações em alumínio para EV)
• Transportador: correia de malha em aço inoxidável acionada por variador de velocidade
• Atmosfera: azoto controlado sem oxigénio (recirculado em sistemas de convecção)
• Controlo de temperatura: múltiplas zonas de aquecimento independentes; sistemas de convecção alcançam uniformidade de ±3 °C
• Opções de aquecimento: aquecimento elétrico proporcional ou combustão a gás natural (consoante o design)
• Tipos de forno disponíveis: Radiation CAB, Convection/Radiation CAB, Full Convection CAB
• Uso previsto: brasagem de grandes arrefecedores de bateria e grandes trocadores para aplicações de e-mobilidade e automóvel
• Produção: adequado para séries contínuas de maior volume; variantes por convecção permitem tempos de ciclo mais curtos e carregamento misto
• Pegada: os sistemas de convecção oferecem pegada compacta para taxas de produção comparáveis
• Características de design: mufla corrugada, câmaras de cortina, zonas independentes para garantir estabilidade térmica e atmosférica
• Investimento & manutenção: unidades por radiação — menor capital e manutenção; unidades combinadas — capital médio com processamento mais rápido
