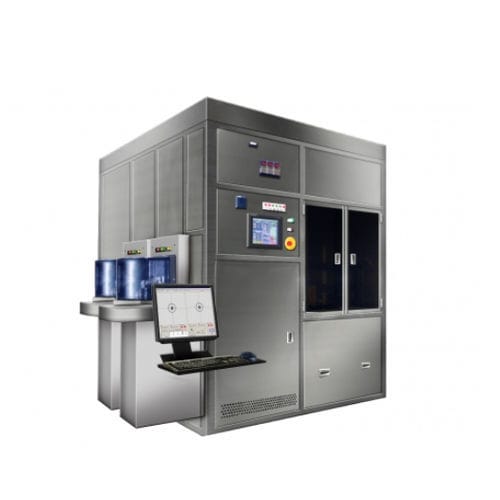

Sistema de fotolitografia - SEIWAOPTICAL
Sistema de fotolitografia - SEIWAOPTICAL
Guardar nos favoritos
Comparar

Descrição

Visão geral
Sistema de exposição por projeção 1× equipado com óticas de projeção originais de alto NA, compatível com resistências finas e espessas. A configuração do sistema é adaptável e podem ser propostos sistemas de transferência conforme a aplicação, incluindo manuseio de wafer e FPC.

Aplicações
  • Fabricação de MEMS
  • Padronização de componentes LED
  • Processamento de componentes cristalinos e ópticos
  • Exposição de FPC e substratos flexíveis
  • Outros processos de microfabricação


Especificações técnicas
  • Tamanho máximo do substrato: até 6 polegadas
  • Ampliação: 1×
  • Ópticas de projeção: alta abertura numérica (NA)
  • Precisão de alinhamento: ± 1 μm
  • Alinhamento backside: disponível como opção
  • Sistemas de transferência adaptáveis: wafer e FPC (configurável)
