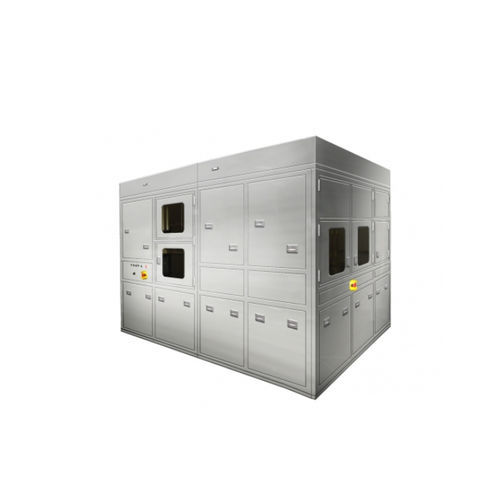

Sistema de inspeção óptico SAWR

com câmeraautomáticovídeo

Visão geral
Equipamento para análise detalhada de imagens NG, armazenamento de dados de análise e comunicação com PC host, baseado nas informações fornecidas pelo sistema de inspeção de wafers.

Utilização
Gestão de defeitos no processo de fabricação de dispositivos semicondutores / dispositivos CMOS.

Descrição do sistema
O sistema captura imagens de defeitos e carrega os dados para o sistema a montante. As coordenadas dos defeitos e metadados são fornecidos pelo Wafer Review System e pelo Wafer Inspection System (AVI). O sistema também analisa as informações de defeitos provenientes do AVI. Seiwa SAWR Series inspeciona a aplicação em alta velocidade e com elevada precisão. O AVI também pode ser fabricado mediante pedido.

Especificação

• Tamanhos de wafer aplicáveis: 12 polegadas / 8 polegadas
• Estado de trabalho: dicing do wafer
• Precisão de posicionamento do palco: ± 1 µm
• Precisão de revisão: 3σ ≤ ± 20 µm (precisão de posicionamento para coordenadas de defeito)
• Vazão: Aproximadamente 2000 segundos (processamento de 10 folhas) — modo de imagem de referência; depende da localização do defeito
• Tempo de revisão (mover para AF e imagem): mínimo 0,5 segundos — depende da localização do defeito

Especificações técnicas

• Tamanhos de wafer aplicáveis: 12 polegadas / 8 polegadas
• Estado de trabalho: dicing do wafer
• Precisão de posicionamento do palco: ± 1 µm
• Precisão de revisão: 3σ ≤ ± 20 µm
• Vazão: Aproximadamente 2000 segundos (processamento de 10 folhas)
• Número de defeitos considerados: 100 por wafer
• Tempo de revisão (mover para AF e imagem): mínimo 0,5 segundos
