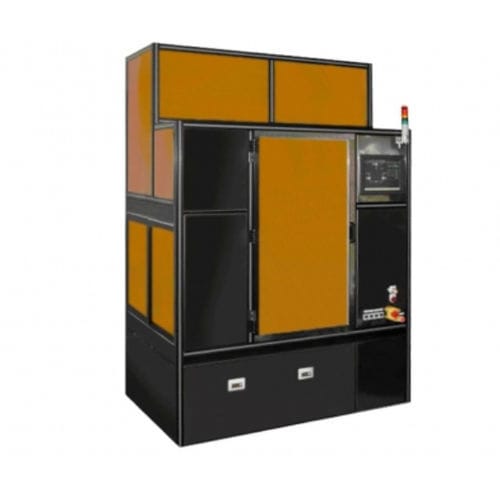

Visão geralEste sistema de exposição de wafers (Mask Aligner) integra um sistema óptico UV original otimizado para exposição de alta definição e um mecanismo de paralelismo de alta precisão entre fotomáscara e wafer. O sistema totalmente automático suporta três modos de controlo de gap: Vacuum contact, Soft Contact e Proximity Gap.
Aplicações- Dispositivos de potência
- Processamento do verso de CMOS
- Fabricação de MEMS
- Produção de LEDs
- Substratos cerâmicos
Especificações principais- Tipo: Totalmente automático (para wafers de 2–12 polegadas ou formato quadrado)
- Sistema óptico: Sistema UV original otimizado para exposição de alta definição
- Modos de controlo do gap: Vacuum contact; Soft Contact; Proximity Gap
- Tamanhos de wafer disponíveis: 12 polegadas; 6–8 polegadas; 4–6 polegadas; 2–4 polegadas; formato quadrado
- Método de carregamento: Cassette to Cassette; Foup Load
- Direções de alinhamento: Lado superior; Lado posterior (opcional)
- Precisão de alinhamento: Lado superior ±0,8 μm ou menos; Lado posterior ±1 μm ou menos
Destaques operacionais- Alinhamento paralelo de alta precisão entre máscara e wafer para fidelidade de padrão repetível
- Controlo de gap flexível para processos de contacto e proximidade
- Compatibilidade com fluxos cassette e FOUP para integração em salas limpas
