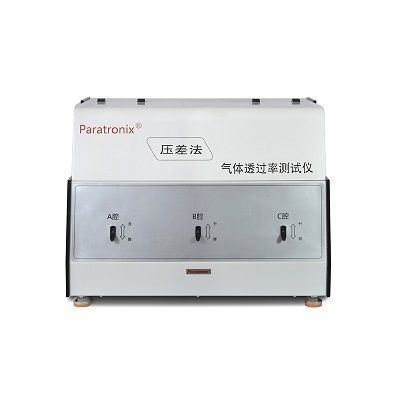

Permeâmetro GTR-V3

Introdução
O Medidor de taxa de transmissão de gás GTR-V3 (GTR Tester) destina-se à medição da taxa de transmissão de gases (O₂, CO₂, N₂) em filmes plásticos, filmes compósitos, materiais de alta barreira, chapas, folhas metálicas, borracha, pneus e membranas permeáveis pelo método de pressão diferencial. Indicada para P&D e controlo de qualidade em materiais e embalagens.

Características

• Sensor infravermelho de alta precisão para deteção acurada de gases
• Controlo automático de humidade e temperatura para condições de ensaio estáveis
• Operação controlada por PC com software dedicado e interface amigável
• Exibição em tempo real de dados e curvas de permeabilidade
• Três câmaras de ensaio independentes para ensaios paralelos de três amostras
• Séquência automática de ensaio por um único botão para fluxos de trabalho repetíveis
• Design patenteado de purga de tubagem para gás portador limpo e elevada eficiência
• Tecnologia de vedação anti-fuga da amostra para melhorar a integridade das câmaras
• Opcional: sistema informatizado para rastreabilidade de dados e gestão de direitos conforme USP 1207

Princípio de ensaio
A amostra pré-condicionada é montada na célula de difusão de gás formando uma barreira selada entre duas câmaras. A câmara de baixa pressão é evacuada primeiro e em seguida toda a célula. Gás é introduzido na câmara de maior pressão, criando uma diferença de pressão constante. O gás permeia através da amostra do lado de maior pressão para o lado de menor pressão; monitorizando as variações de pressão na câmara inferior calcula-se a permeabilidade e as propriedades de barreira.

Norma de ensaio
ASTM D1434, ISO 2556, ISO 15105-1

Configuração
Configuração padrão: instrumento principal, controlador de temperatura constante, computador, software profissional, amostrador especial, massa para vácuo, papel de filtro quantitativo rápido, bomba de vácuo.
Opcional: lâmina de amostragem, óleo para bomba de vácuo, gerador de humidade.
Nota: A fonte de ar da máquina utiliza tubo de poliuretano ф 6 mm. A fonte de gás e água destilada devem ser fornecidas pelo utilizador. A aparência do dispositivo pode variar em unidades personalizadas.

Especificações técnicas (tabela)
Item — Parâmetro
Modelo — GTR-V3
Faixa de medição (filme) — 0.1～50.000 cc/㎡·24h·0.1MPa
Quantidade de amostras — 3
Quantidade de sensores principais — 3
Modo de ensaio — câmara única independente
Resolução de vácuo — 0.01Pa
Grau de vácuo — <10Pa
Faixa de controlo de temperatura — 5℃～95℃
Faixa de controlo de humidade — 0%RH; 2%RH～98.5%RH ±3%RH (nota1)
Precisão de controlo de temperatura — ±0.05℃
Resolução de temperatura — 0.01℃
Pressão de ensaio — -0.1 MPa～+0.3MPa (regular)
Pressão da fonte de ar — 0.4 MPa～0.6 MPa
Gás de ensaio — O₂, N₂, CO₂ ou outro gás
Interface do gás portador — Ф6
Diâmetro do tubo de vácuo — 1/4"
Modo de calibração — calibração com filme padrão e calibração externa do sensor de vácuo
Espessura da amostra — ≤3mm
Tamanho da amostra — Φ97mm
Área de permeabilidade — 38.48 cm2
Tamanho — 760 mm (L) × 575 mm (W) × 450 mm (H)
Peso — 88Kg
Alimentação — AC100～240V 50/60Hz

Especificações técnicas (lista)

• Modelo: GTR-V3
• Faixa de medição (filme): 0.1～50.000 cc/㎡·24h·0.1MPa
• Quantidade de amostras: 3
• Quantidade de sensores principais: 3
• Resolução de vácuo: 0.01Pa
• Grau de vácuo: <10Pa
• Faixa de temperatura: 5℃～95℃ (precisão ±0.05℃, resolução 0.01℃)
• Faixa de humidade: 0%RH; 2%RH～98.5%RH ±3%RH
• Pressão de ensaio: -0.1 MPa～+0.3 MPa
• Pressão da fonte de ar: 0.4 MPa～0.6 MPa
• Gás de ensaio: O₂, N₂, CO₂ ou outro gás
• Interface do gás portador: Ф6
• Diâmetro do tubo de vácuo: 1/4"
• Modo de calibração: calibração com filme padrão e calibração externa do sensor de vácuo
• Espessura da amostra: ≤3mm
• Tamanho da amostra: Φ97mm
• Área de permeabilidade: 38.48 cm2
• Dimensões: 760 mm (L) × 575 mm (W) × 450 mm (H)
• Peso: 88Kg
• Alimentação: AC100～240V 50/60Hz
