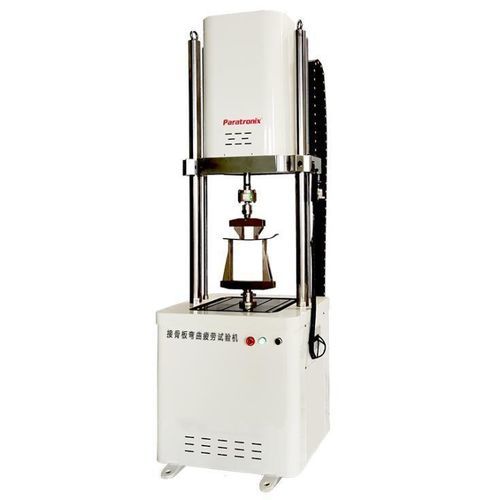

Máquina de ensaio de flexão PBFT-BP30

de tensãode fadigacontrolada por computador

Introdução do produto
O PBFT-BP30 é um equipamento de laboratório destinado a ensaios de fadiga por flexão e tração em implantes cirúrgicos, placas ósseas metálicas, parafusos ósseos e outros materiais ortopédicos. Suporta procedimentos de ensaio normalizados e estudos sobre comportamento à fadiga de componentes implantáveis.

Função

• Realizar ensaios de fadiga por flexão e fadiga por tração em implantes cirúrgicos e placas ósseas metálicas.
• Capturar dados sincronizados de carga e deslocamento para análise de durabilidade e vida útil.
• Suportar formas de onda programáveis e sequências de ensaio personalizadas para P&D e validação.

Normas

• YY/T 0342 — Determinação da resistência à flexão e rigidez de placas ósseas para implantes cirúrgicos
• JB/T 9397 — Condições técnicas para ensaiadores de fadiga por tração
• JJG 139 — Máquina de ensaios de tração, compressão e universal
• YY 0017 — Implante de articulação óssea — placa óssea metálica
• YY 0018-2008 — Implante de articulação óssea — parafuso ósseo metálico
• GB/T 232 — Método de ensaio de flexão para materiais metálicos
• YY/T 1503-2016 — Método de ensaio para desempenho de fadiga por flexão de placas ósseas metálicas para implantes cirúrgicos

Descrição do equipamento

• Sistema de medição e controlo composto por unidade de ensaio dinâmica, módulo de carga de fadiga dinâmica, ferramentas para espécimes e sistema de controlo baseado em PC.
• Estrutura de duas colunas com vigamento central ajustável eletricamente; atuador montado no meio da travessa; amostras fixadas via acessórios em ranhuras em T ou conector de furo de pino.
• Bancada com ranhuras em T e conector central para acomodar diferentes montagens e configurações de ensaio.
• Atuador de alta precisão combinado com sensor de força importado para controlo em malha fechada e dados de ensaio fiáveis.
• Mecanismo de elevação da viga acionado por servo motor, correia síncrona e fuso de esferas; controlador manual disponível para ajuste fino; bloqueio por parafuso de alta resistência com binário especificado.
• Fixações: acessórios personalizados fabricados segundo norma e instalados no conector ou ranhura em T.
• Execução de ensaios com suporte para formas de onda senoidais e definidas pelo utilizador, frequência e amplitude ajustáveis, e aquisição e armazenamento de dados síncronos.

Software de controlo de carga de fadiga

• Sistema PCBP de controlo servo totalmente digital em malha fechada que integra sensor de carga, sensor de deslocamento, atuador servo e software de controlo digital.
• Software baseado em Windows de operação simples, exibição em tempo real das curvas do processo, processamento, armazenamento e exportação de dados.
• Formas de onda suportadas: senoidal, semissenoidal, triangular, quadrada, oblíqua e combinadas; controlo programável e gravação automática de resultados chave (carga, frequência, ciclos, tempo de ensaio).

Parâmetros técnicos

• Modelo: PBFT-BP30
• Força dinâmica máxima de ensaio: 3000 N
• Precisão de exibição dinâmica: ±0,5% (intervalo 5%–100%)
• Flutuação de amplitude: ±0,5% FS
• Curso do atuador: 100 mm
• Faixa de frequência: 0,1–15 Hz
• Modos de controlo: controlo de deslocamento, controlo de força, controlo digital em malha fechada
• Formas de onda principais: senoidal, triangular, retangular, oblíqua, combinadas
• Altura do centro do furo para pino: 1000 mm
• Distância livre entre colunas: 505 mm
• Elevação da viga: servo motor, correia síncrona, fuso de esferas; opção de controlo manual
• Binário de bloqueio da viga: 150 N·m
• Ciclos de resistência: ilimitados
• Potência do equipamento: 3500 W
• Tensão de alimentação: ~380 V ±10%, 50 Hz (ligação à terra obrigatória)
• Dimensões da máquina (C×L×A): 700 × 685 × 2086 mm
• Massa aproximada das fixações: ≈500 kg

Lista de configuração

• Estrutura principal de duas colunas — Quantidade: 1 unidade
• Mecanismo de elevação da viga — Quantidade: 1 conjunto
• Atuador de fadiga — Quantidade: 1 conjunto
• Sensor de medição de força — Marca: CELTRON (EUA) — Quantidade: 1 conjunto
• Motor de acionamento da viga — Marca: PANASONIC (Japão) — Quantidade: 1 conjunto
• Software especial de medição e controlo de fadiga — Quantidade: 1 conjunto
• Computador e monitor — Marca: ADVANTECH — Quantidade: 1 unidade
• Fixações — Fornecidas pelo utilizador ou fabricadas por encomenda — Quantidade: conforme necessário
• Documentação técnica — Quantidade: 1 conjunto
