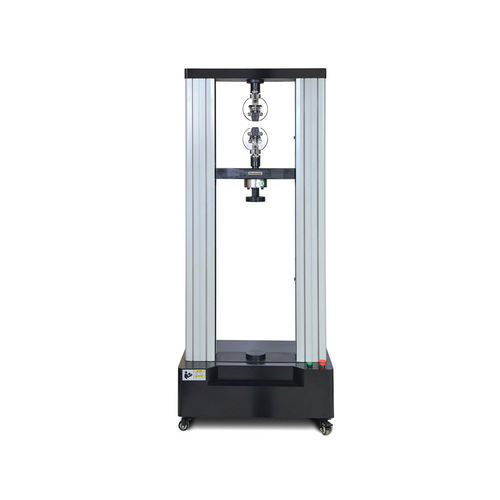

Máquina de ensaio de compressão ETT-C

de flexãode cisalhamentode tensão

Introdução do produto
ETT-C é uma máquina de ensaios universal eletrônica controlada por microcomputador para ensaios de propriedades mecânicas como resistência à tração, alongamento fixo, alongamento na ruptura e limite de escoamento. A estrutura e os acessórios são projetados para operação simples e desempenho estável. O sistema utiliza um servomotor com controlo de velocidade AC e um par de fusos de esferas de alta precisão para mover a travessa em grande curso.

Principais funcionalidades e características do software
A máquina integra controlo de velocidade AC, sistema de redução por correia dentada síncrona e fusos de esferas de precisão. O software de controlo baseado em PC (Windows) com visualização por instrumento virtual apresenta força de ensaio, pico de força, deslocamento da travessa, deformação da amostra e curvas de ensaio. Um amplificador digital programável de dois canais permite ajuste do zero, ajuste de ganho e calibração automática sem potenciômetros analógicos, proporcionando controlo simples e fiável.

Aplicações

• Ensaios de tração de metais e não metais
• Medida de alongamento, resistência à tração e limite de escoamento
• Ensaios de alongamento fixo e alongamento na ruptura
• Ensaios de compressão, flexão, cisalhamento, pelagem e rasgo (com acessórios adequados)
• Controlo de qualidade, ensino, investigação, aeroespacial, metalurgia, cabos, automóvel, plásticos, borracha, têxteis

Parâmetros técnicos

• Força máxima de ensaio: 50 kN (outras gamas opcionais)
• Classe de precisão: Nível 1
• Intervalo de medição de força: 2%–100%, erro de indicação ±1%
• Resolução de força: 1/300000 da força máxima
• Intervalo de medição de deformação: 2%–100%, erro de indicação ±1%, resolução 1/300000
• Resolução de deslocamento: 0,01 mm
• Intervalo de velocidade: 0,01 mm/min – 500 mm/min (regulação contínua)
• Curso de tração: 600 mm; Espaço comprimido: 600 mm; Largura de ensaio: 450 mm
• Potência do servomotor: 1,5 kW
• Dimensões principais: 868 × 580 × 1836 mm; Peso total: 550 kg
• Controlo: software PC, visualização por instrumento virtual, amplificador digital de dois canais

Configuração básica

• Estrutura principal: produção própria — 1 conjunto
• Sistema de redução: correia dentada síncrona — 1 conjunto
• Par de fusos de esferas: Taiwan TBI (laminado) — 2 conjuntos
• Sensor de carga: 100 kN — 1
• Computador: Lenovo/HP — 1 conjunto
• Motor elétrico: padrão doméstico (Panasonic opcional) — 1 conjunto
• Impressora: impressora jato de tinta — 1 conjunto
• Encoder fotoelétrico: Line 2000 (Omron) — 1
• Software e sistemas de controlo: desenvolvimento próprio — 1 conjunto
• Manuais e arquivos: manual de instruções e instalação — 1 conjunto
• Fixação de tração tipo cunha — 1 conjunto; Acessório de compressão — 1 conjunto

Notas
O acionamento por par de fusos de esferas de alta precisão, o controlo de velocidade AC com servomotor e o software PC com visualização por instrumento virtual garantem aquisição e apresentação de dados precisas e controlo integrado fiável.
