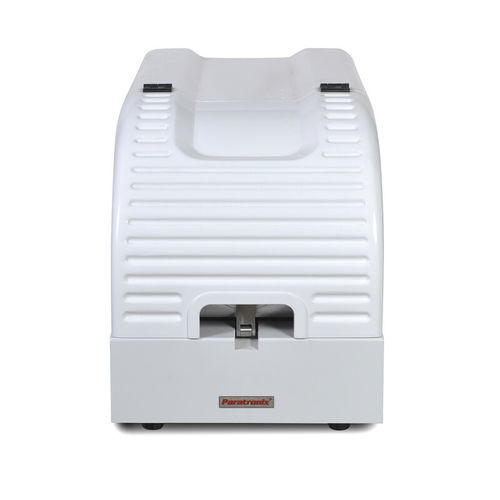

Permeâmetro OTR-D3

Visão geral do produto
O testador de permeabilidade ao oxigénio OTR-D3 baseia-se no método de sensor coulombométrico e destina-se a medir a permeabilidade ao oxigénio de materiais de barreira média e elevada, como filmes plásticos, filmes compósitos, folhas e papéis usados em embalagens para os setores alimentar, farmacêutico, dispositivos médicos, consumo e eletrónica.

Características

• Método coulombométrico com sensor infravermelho de alta precisão para garantir a exatidão da medição.
• Controlo automático de humidade e temperatura para manter um ambiente de ensaio estável.
• Operação controlada por PC através de software dedicado e interface intuitiva.
• Apresentação em tempo real de dados e curvas de permeação.
• Três câmaras de ensaio independentes para testar simultaneamente 3 amostras.
• Arranque automático do ensaio com um só clique para simplificar o fluxo de trabalho.
• Concepção patenteada de limpeza das tubagens que assegura a pureza do gás transportador e elevada eficiência de ensaio.
• Tecnologia de vedação anti-fugas da amostra para melhorar o desempenho de selagem das câmaras.
• Opção informátizada de rastreabilidade de dados e gestão de direitos para conformidade na indústria farmacêutica.

Especificação técnica
Item: Parâmetro
Modelo: OTR-D3
Intervalo de medição (filme): 0.01～6500 (cc/㎡·24h)
Resolução: 0.001
Área de permeação: 50 cm2 (personalização disponível)
Espessura da amostra: <3 mm (acessórios necessários para amostras mais espessas)
Quantidade de amostras: 3
Modo de ensaio: sensor independente por câmara
Intervalo de controlo de temperatura: 15℃～55℃ (opcional)
Precisão do controlo de temperatura: ±0.1℃
Gás transportador: azoto 99,999% de alta pureza (fornecido pelo utilizador)
Fluxo de gás transportador: 0～100 mL/min
Pressão da fonte de ar: ≥0.2 MPa
Tamanho da porta: tubo metálico 1/8 polegada
Dimensões do instrumento: 740 mm (C) × 415 mm (L) × 430 mm (A)
Alimentação: AC 220V 50Hz
Peso líquido: 50 kg

Princípio de ensaio
A amostra pré-condicionada é fixada na célula de ensaio. O oxigénio (ou ar) flui de um lado da amostra enquanto um fluxo de azoto de alta pureza flui do outro lado. As moléculas de oxigénio que permeiam a amostra são transportadas para o sensor coulombométrico, que analisa a concentração de oxigénio e calcula a taxa de transmissão de oxigénio e parâmetros relacionados.

Normas de ensaio

• ASTM D3985
• ASTM F2622
• ASTM F1307
• ASTM F1927
• ISO 15105-2
• JIS K7126-B

Configuração

• Configuração standard: instrumento principal, amostrador, válvula redutora de pressão para cilindro de azoto/oxigénio, massa lubrificante de vácuo Dow Corning.
• Opcionais: acessórios para teste de embalagens, dispositivo de controlo de temperatura de embalagem, dispositivo de controlo de temperatura constante.
• Nota: as fontes de gás (azoto e oxigénio) devem ser fornecidas pelo utilizador.

Características / especificações técnicas

• Modelo: OTR-D3
• Intervalo de medição (filme): 0.01～6500 cc/㎡·24h
• Resolução: 0.001
• Área de permeação: 50 cm² (personalizável)
• Espessura da amostra: <3 mm (acessórios para maior espessura)
• Número de amostras por ensaio: 3
• Modo de ensaio: sensor independente por câmara
• Intervalo de controlo de temperatura: 15℃～55℃ (opcional)
• Precisão do controlo de temperatura: ±0.1℃
• Gás transportador: azoto de alta pureza (fornecido pelo utilizador)
• Fluxo de gás transportador: 0–100 mL/min
• Pressão requerida: ≥0.2 MPa
• Tamanho da porta: tubo metálico 1/8"
• Dimensões: 740 × 415 × 430 mm (C×L×A)
• Alimentação: AC 220V 50Hz
• Peso líquido: 50 kg
