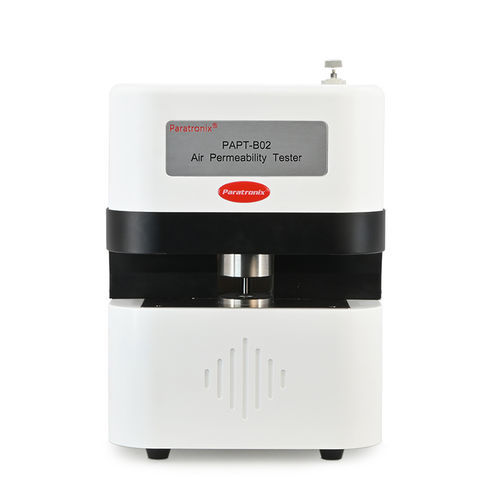

Permeâmetro de ar PAPT-B02

Introdução
O testador de permeabilidade ao ar PAPT-B02 é utilizado para testar a permeabilidade ao ar de materiais poliméricos, filmes, papel e cartão pelo método Bendtsen (métodos Gurley ou Schober opcionais).

Características

• Três métodos de ensaio disponíveis: Gurley, Schober e Bendtsen.
• Diferença de pressão ajustável 0–3 kPa com precisão de 0,01 kPa, atendendo aos requisitos dos métodos.
• Volume de ensaio de 1 L compatível com os requisitos dos métodos.
• Máscaras intercambiáveis para áreas de ensaio de 10,0 cm2 e 6,42 cm2.
• Sensor de temperatura e humidade integrado para monitorização em tempo real da câmara de ensaio.
• Taxa de fuga de ar ≤ 1,0 ml/h.
• Controlo em modo duplo (manual/eletrónico); software para computador opcional.

Especificações técnicas
Item — Parâmetro
Faixa de medição — 0.01-2.5 um/(Pa.s)
Resolução — 0.001 um/(Pa.s)
Taxa de permeação — 0.01-120 ml/min (personalizável)
Diferença de pressão / Precisão — 0-3 kPa / ±0.01 kPa (personalizável)
Diferenças de pressão válidas — Gurley: 1.21 kPa; Bendtsen: 1.47 kPa ±0.02 kPa; Schober: 1.00 kPa ±0.01 kPa / 2.50 ±0.01 kPa (fluxo de ar < 0.13 ml/L)
Área de ensaio — Bendtsen: 50×50 mm Área válida: 10.0 ±0.2 cm2; Schober: 60×100 mm Área válida: 10.0 ±0.2 cm2; Gurley: 50×50 mm Área válida: 6.42 cm2
Tempo de ensaio — 1-999999 s; Precisão: 0.1 s
Condicionamento da amostra — A. Pré-tratamento: <40°C, 10-35% HR, repouso 24 h; B. Diferença de massa em 1 hora ≤ 0.25% da massa total
Dimensões do instrumento — 420 × 300 × 165 mm (C×L×A)
Fonte de alimentação — 220 V/50 Hz, 100 W
Peso — 15 kg

Princípio de ensaio

• Bendtsen: Sob diferença de pressão constante de 1.47 kPa, registar o fluxo de gás através da superfície de ensaio após 5 segundos de fixação.
• Schober: Sob diferença de pressão constante de 1.00 kPa ±0.01 kPa ou 2.50 ±0.01 kPa, selecionar a duração de ensaio adequada e medir o fluxo de gás através da amostra pelo volume de ensaio.
• Gurley: Sob diferença de pressão constante de 1.23 kPa, medir o tempo necessário para 100 ml de gás passar.

Norma de ensaio
ISO 5356

Configuração

• Configuração padrão: instrumento principal, cabo de alimentação
• Opcional: software para computador
• Nota: as fontes de ar devem ser preparadas pelo utilizador

Características / especificações técnicas

• Modelo: PAPT-B02
• Faixa de medição: 0.01-2.5 um/(Pa.s)
• Resolução: 0.001 um/(Pa.s)
• Taxa de permeação: 0.01-120 ml/min (personalizável)
• Intervalo de diferença de pressão: 0-3 kPa; Precisão: ±0.01 kPa
• Diferenças de pressão válidas: Gurley 1.21 kPa; Bendtsen 1.47 kPa ±0.02 kPa; Schober 1.00 kPa ±0.01 kPa ou 2.50 ±0.01 kPa
• Áreas de ensaio: Bendtsen 50×50 mm (10.0 ±0.2 cm2); Schober 60×100 mm (10.0 ±0.2 cm2); Gurley 50×50 mm (6.42 cm2)
• Intervalo de tempo de ensaio: 1–999999 s; Precisão 0.1 s
• Condicionamento de amostras: <40°C, 10–35% HR, repouso 24 h; variação de massa ≤0.25% em 1 h
• Tamanho do instrumento: 420 × 300 × 165 mm
• Alimentação: 220 V/50 Hz, 100 W
• Peso: 15 kg
