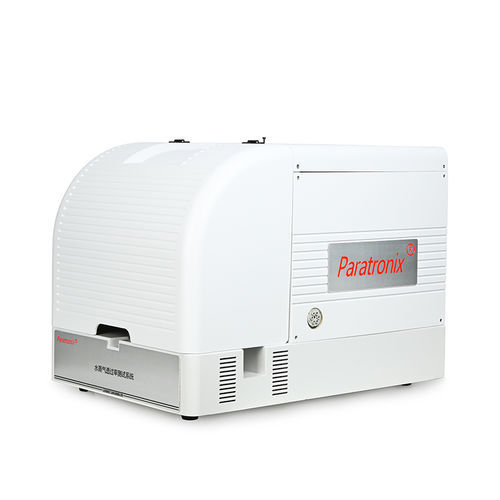

Permeâmetro WVTR-AE3

Introdução ao produto
O WVTR-AE3 é um medidor de taxa de transmissão de vapor de água baseado no princípio do sensor eletrolítico, projetado para medir quantitativamente o WVTR de materiais de barreira média e alta, como filmes plásticos, filmes compostos, chapas e papéis. Suporta amostras embaladas e planas, fornecendo resultados repetíveis para P&D e controle de qualidade.

Principais características

• Sensor eletrolítico/infravermelho de alta precisão para medições WVTR exatas
• Controle automático de temperatura e umidade para ambiente de ensaio estável
• Operação controlada por PC com software intuitivo; exibição em tempo real de dados e curvas
• Três câmaras de ensaio independentes para testar simultaneamente 3 amostras
• Sistema automático de teste com um único botão para operação simplificada
• Projeto patenteado de limpeza de tubulação para manter as linhas de gás portador limpas e aumentar a eficiência
• Tecnologia avançada de vedação para melhorar a integridade das câmaras
• Opção conforme USP 1207 para rastreabilidade de dados e gerenciamento de direitos (requisitos farmacêuticos)

Princípio de ensaio
A amostra é montada em uma célula de difusão dividida em uma câmara seca e uma câmara com umidade controlada. Nitrogênio seco de alta pureza varre o lado seco e transporta o vapor d'água permeado para um sensor eletrolítico. O sensor gera sinais elétricos proporcionais à concentração de vapor d'água; o WVTR é calculado a partir desses sinais. Para amostras embaladas, o nitrogênio seco pode circular dentro da embalagem enquanto o nitrogênio umidificado circula externamente.

Normas de ensaio

• ASTM F1249
• ISO 15106-2
• ISO 15106-3
• TAPPI T557
• JIS K7129

Especificações técnicas

• Modelo: WVTR-AE3
• Faixa de medição (padrão): 0.01–40 g/(m2·day); opcional: 0.1–1000 g/(m2·day)
• Amostras por ensaio: 3 câmaras independentes
• Resolução: 0.001 g/(m2·day)
• Diâmetro da amostra: Φ108 mm
• Área de medição: 50 cm2
• Espessura máxima da amostra: ≤3 mm
• Modo de ensaio: três câmaras independentes com dados separados
• Controle de temperatura: 15℃–55℃; resolução ±0.01℃; precisão ±0.1℃
• Controle de umidade: 0–100% RH; precisão ±1% RH
• Gás transportador: nitrogênio de alta pureza (99.999%, fornecido pelo usuário)
• Vazão do gás transportador: 0–200 ml/min (controle totalmente automático)
• Pressão da fonte de ar: ≥0.28 MPa (40.6 psi)
• Tamanho da porta: 1/8"
• Dimensões do instrumento: 350 × 695 × 410 mm (C × L × A)
• Peso líquido: 60 kg
• Fonte de alimentação: AC 220V 50Hz (personalizável)

Configuração e opções

• Configuração padrão: instrumento, PC, software de ensaio, cabo de comunicação, cortador de amostras, graxa de vedação a vácuo, impressora
• Opcional: acessórios para ensaio de embalagens/recipientes, dispositivo de controle de temperatura
• Observação: fonte de ar e água destilada devem ser fornecidas pelo usuário. O fabricante reserva-se o direito de alterar a configuração.

Aplicações

• P&D e controle de qualidade de materiais de embalagem
• Testes de embalagem para alimentos e bebidas
• Validação de embalagens farmacêuticas (opção USP)
• Testes de materiais para dispositivos médicos e barreiras estéreis
• Fornecedores de filmes, laminados, papéis e compósitos
