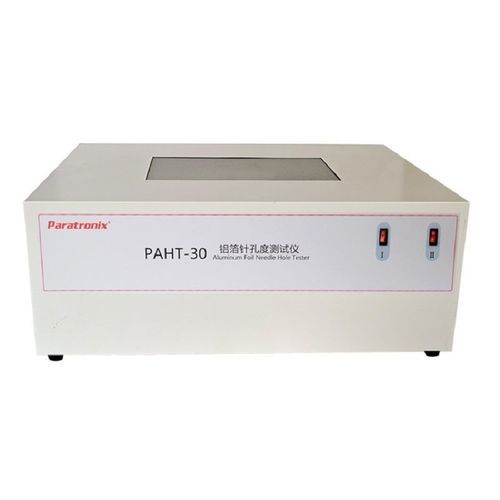

Aparelho de inspeção de defeitos de superfície PAHT-30

para detecção de vazamentospara aplicações industriaiselétrico

Introdução
O Detector de grau de furos em folha de alumínio PAHT-30 é um instrumento profissional para detecção de perfurações em folha de alumínio, projetado segundo os esquemas de detecção previstos nas normas GB e em farmacopéias. Destina-se à inspeção de folhas de alumínio utilizadas em embalagens farmacêuticas e alimentares.

Princípio
No ambiente definido e com a iluminação de caixa luminosa especificada pelas normas, observa-se a transmitância da luz através das perfurações para contar os furos e medir o seu tamanho através da mesa de inspeção.

Características

• Potência da fonte de luz selecionável: 15W, 30W, 45W
• Inserto de vidro de alta transmitância para observação aprimorada
• Aumento óptico: 40X HD mencionado nas características e 80X conforme parâmetros técnicos

Parâmetros técnicos
Potência da fonte de luz: 15W, 30W, 45W (três níveis opcionais)
Aumento: 80X
Resolução mínima / iluminação: 1200Lux–1500Lux
Resolução ambiente de aplicação (valor da grade): 0.01 mm
Abertura máxima mensurável: 4 mm
Tamanho da janela de visualização: 400×250 mm
Dimensões totais (C×L×A): 800×600×300 mm
Peso líquido: 24 kg

Normas
GB/T 3198-2010, GB/T 22638.2-2008, YBB 00152002-2015

Especificações

• Modelo: PAHT-30
• Opções de potência da fonte: 15W / 30W / 45W
• Aumento: 80X (técnico) / 40X HD (mencionado)
• Resolução mínima / iluminação: 1200Lux–1500Lux
• Resolução ambiente de aplicação: 0.01 mm
• Abertura máxima de medição: 4 mm
• Janela de visualização: 400×250 mm
• Dimensões: 800 × 600 × 300 mm (C × L × A)
• Peso líquido: 24 kg
• Inserto de vidro de alta transmitância
• Projetado para atender aos esquemas de detecção de furos GB e de farmacopéias para embalagens farmacêuticas e alimentares
