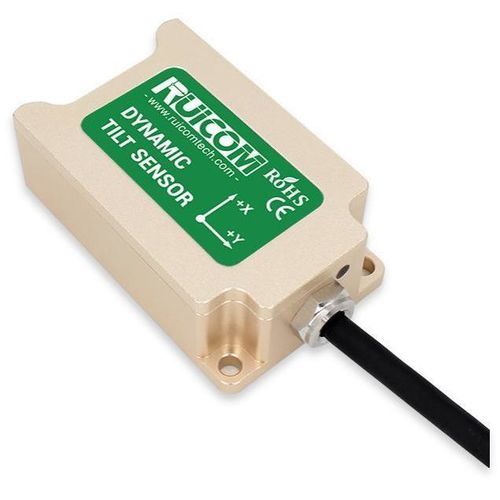

Sensor de inclinação de 2 eixos DTS6-A1

XY4–20 mAcom saída de corrente

Visão geral do produto
O DTS6-A1 é um sensor de inclinação dinâmico de nível industrial com saída em loop de corrente 4–20 mA para monitoramento confiável de ângulo dinâmico em ambientes severos. Integra acelerômetro de 3 eixos e giroscópio de 3 eixos e utiliza um filtro de Kalman de seis eixos para calcular a atitude dinâmica em tempo real. A saída 4–20 mA oferece alta imunidade a interferências e suporta transmissão de longa distância até 2000 m, adequada para máquinas de engenharia e aplicações industriais.

Principais características

• Faixas de medição selecionáveis: ±1° a ±90° (a tabela inclui ±10/±30/±60/±90/±180°)
• Saída: loop de corrente 4–20 mA, 0° = 12 mA
• Medição de atitude dinâmica em duplo eixo (X, Y)
• Elemento sensorial MEMS: acelerômetro 3 eixos + giroscópio 3 eixos
• Filtro de Kalman de seis eixos incorporado para cálculo em tempo real
• Transmissão de longa distância até 2000 m
• MCU industrial, PCB com revestimento conformal, carcaça metálica
• Resistente a choques 100g@11ms (triaxial) e a vibrações 10grms (10–1000 Hz)
• Compatibilidade EMC e supressão de RF, grau de proteção IP67

Parâmetros de desempenho
Faixas de medição: ±1°~±90° selecionáveis (tabela: ±10, ±30, ±60, ±90, ±180°)
Eixo de medição: X, Y (a maioria das faixas); X para ±180°
Saída em zero (0°): 12 mA (todas as faixas)
Resolução: 0.01° (±10, ±30); 0.02° (±60); 0.03° (±90); 0.05° (±180)
Precisão dinâmica (@25°C): ±0.3° (±10/±30/±60); ±0.5° (±90/±180)
Precisão estática (@25°C): 0.05° (±10/±30); 0.06° (±60); 0.08° (±90); 0.1° (±180)
Estabilidade a longo prazo: 0.05° (todas as faixas)
Coeficiente de temperatura do zero (-40~85°C): ±0.006 °/°C
Coeficiente de sensibilidade térmica (-40~85°C): ≤100 ppm/°C
Tempo de partida: 1.0 s
Tempo de resposta: 0.01 s
Frequência de resposta: 20–100 Hz
EMC: conforme EN61000 e GBT17626
Resistência de isolamento: ≥100 MΩ
Resistência a choque: 100g@11ms, triaxial (meia-seno)
Resistência a vibrações: 10grms, 10–1000 Hz
Classificação de impermeabilidade: IP67
Cabo: cabo blindado padrão de 2 m
Peso: ≤180 g (sem cabo)

Especificações técnicas

• Modelo: DTS6-A1
• Saída: loop de corrente 4–20 mA
• Faixas de medição: ±1°~±90° selecionáveis (opções ±10/±30/±60/±90/±180°)
• Eixos de medição: atitude dinâmica de duplo eixo (X, Y)
• Elemento sensorial: MEMS acelerômetro 3 eixos + giroscópio 3 eixos
• Algoritmo: filtro de Kalman de seis eixos integrado
• Distância máxima de transmissão por cabo: 2000 m
• Precisão estática: até 0.03° em faixas pequenas; típ. 0.05° (@25°C)
• Precisão dinâmica: típ. ±0.3° (@25°C)
• Resistência a choque: 100g@11ms (triaxial, meia-seno)
• Resistência a vibrações: 10grms, 10–1000 Hz
• EMC: conforme EN61000 e GBT17626
• Proteção: IP67
• Referência de temperatura: -40~85°C
• Cabo padrão: 2 m blindado
• Peso: ≤180 g (sem cabo)
