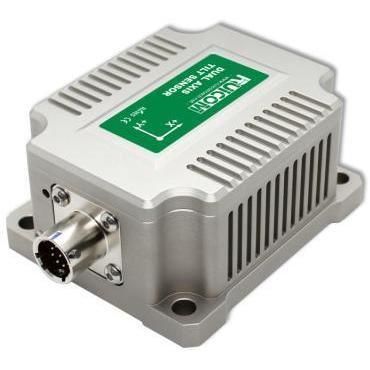

Sensor de inclinação de 2 eixos WDS826FL

RS-485RS-232MODBUS

Introdução ao produto
O WDS826FL é um sensor de inclinação dinâmico de eixo duplo concebido para monitoramento de movimentos e vibrações de baixa frequência em torres de turbinas eólicas. Apresenta boa sensibilidade a baixas frequências e estabilidade em ampla faixa de temperatura, permitindo captar com precisão sinais de inclinação de variação lenta em operações de longa duração. O produto passa por calibração de fábrica e testes de estabilidade a longo prazo para garantir desempenho consistente em condições ambientais diversas.

Principais características

• Medição de inclinação em dois eixos (X, Y)
• Faixa de medição ±10° com resolução de 0,0005°
• Boas características em baixas frequências para sinais de variação lenta
• Interfaces de saída: RS485 / RS232 / RS422 (opcional); compatível com MODBUS
• Instalação sem contato: fixação por parafusos e cálculo automático do ângulo horizontal
• Proteção IP67, alta resistência a choques e vibrações

Parâmetros de desempenho

• Modelo: WDS826FL
• Faixa de medição: ±10°
• Eixos: X, Y (duplo eixo)
• Resolução: 0,0005°
• Precisão (temperatura ambiente): 0,05°
• Coeficiente de temperatura do zero: 0,0003 °/°C (operação −40 a 85 °C)
• Coeficiente de sensibilidade térmica: ≤50 ppm/°C (operação −40 a 85 °C)
• Frequência de resposta: 20 Hz
• Taxa de saída (configurável): 5 / 10 / 25 / 35 / 50 / 100 Hz
• Sinal de saída: RS485 / RS232 / RS422 (opcional); MODBUS
• EMC: conforme EN61000 e GBT17626
• MTBF: ≥98.000 horas
• Resistência de isolamento: ≥100 MΩ
• Resistência a choque: 100 g @ 11 ms, 3 eixos (meia‑sinóide)
• Resistência a vibração: 10 grms, 10–1000 Hz
• Grau de proteção: IP67
• Cabo: cabo blindado padrão de 1 m com conector aeronáutico, ampla temperatura, resistente ao desgaste
• Peso: ≤450 g (excluindo cabo)

Dimensões do produto
Consulte os desenhos do fabricante disponíveis na página do produto para dimensões detalhadas e recomendações de montagem.

Especificações técnicas / Notas

• Resolução: menor variação detectável dentro da faixa de medição
• Precisão: valor obtido medindo múltiplos pontos angulares dentro da faixa à temperatura ambiente
• Coeficiente de temperatura do ponto zero: variação da leitura em zero relativamente à temperatura ambiente na faixa nominal
• Coeficiente de sensibilidade em função da temperatura: variação da leitura em plena escala relativamente à temperatura ambiente, expressa em ppm/°C
