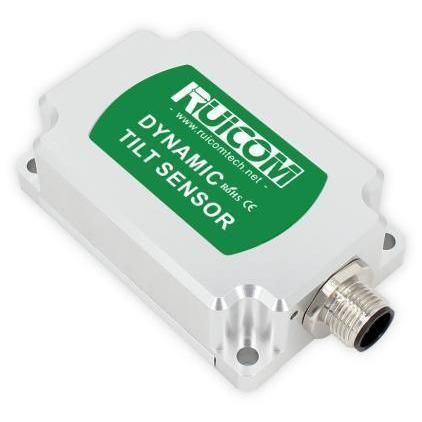

Sensor de inclinação de 3 eixos DTS

XYZRS-485RS-232

Visão geral do produto
DTS é um sensor dinâmico de inclinação digital MEMS de alto desempenho desenvolvido pela RUICOM Technology para monitoramento de atitude em plataformas em movimento. Fornece dados de atitude tridimensionais (rolagem, arfagem, guinada) em tempo real sob vibração e movimento, integrando acelerômetro triaxial e giroscópio com filtro de Kalman adaptativo. Interfaces digitais (RS485, RS232, TTL) facilitam a integração ao sistema em aplicações industriais.

Princípio de medição e robustez
Com princípio de medição sem contato, o DTS calcula a atitude sem superfície de montagem de referência. O ADC de alta precisão integrado e a unidade de compensação do giroscópio corrigem erros não lineares, acoplamento ortogonal, deriva térmica e efeitos centrífugos, reduzindo desvios devido a interferências de movimento. O DTS opera em modos dinâmico e estático, apresenta alta imunidade EMI e resiste a choques e vibrações intensos, adequado para ambientes severos como automação industrial, máquinas de engenharia e transporte ferroviário.

Principais características

• Precisão dinâmica ±0,1°
• Precisão estática ±0,05°
• Interfaces: RS485 / RS232 / TTL (opcional)
• Faixa de medição: Rolamento ±180°, Arfagem ±90°

Parâmetros de desempenho (tabela)
DTS | Parâmetro
Faixa de medição | Rolamento ±180°, Arfagem ±90°, Azimute ±180°
Eixo de medição | Eixo X / Eixo Y / Eixo Z
Resolução Rolamento e Arfagem | 0,01°
Precisão estática Rolamento/Arfagem @25℃ | ±0,05°
Precisão dinâmica (rms) Rolamento/Arfagem @25℃ | ±0,1°
Giroscópio - Faixa | ±300°/s
Giroscópio - Estabilidade oblíqua (média 10s) | 8,5°/h
Giroscópio - Instabilidade oblíqua (Allan) | 4,5°/h
Giroscópio - Angle Random Walk (Allan) | 0,25°/sqrt(h)
Acelerômetro - Faixa | ±4g / ±16g (opcional)
Acelerômetro - Estabilidade oblíqua (média 10s) | 0,02 mg
Acelerômetro - Instabilidade oblíqua (Allan) | 0,005 mg
Aceleração - Velocity Random Walk (Allan) | 0,005 m/s/sqrt(h)
Coef. temperatura ponto zero @-40–85℃ | ±0,01°/℃
Coef. temperatura sensibilidade @-40–85℃ | ≤100 ppm/℃
Tempo de inicialização | ≤3,5 s
Tempo de resposta | 0,01 s
Protocolo de comunicação | RS485 / RS232 / TTL (opcional)
Compatibilidade eletromagnética | Conforme EN61000 e GBT17626
MTBF | ≥98.000 horas
Resistência de isolamento | ≥100 MΩ
Resistência a choque | 100g @ 11 ms, triaxial (meia-senoidal)
Resistência a vibração | 10 grms, 10–1000 Hz
Classe de proteção | IP67 / IP68 (opcional)
Peso | Conector simples ≤165 g (excl. cabo); Conector duplo ≤180 g (excl. cabo)

Especificações técnicas

• Modelo / Série: DTS
• Faixas de medição: Rolamento ±180°, Arfagem ±90°, Azimute ±180°
• Eixos de medição: X, Y, Z
• Resolução (Rolamento & Arfagem): 0,01°
• Precisão estática @25℃: ±0,05°
• Precisão dinâmica (rms) @25℃: ±0,1°
• Faixa do giroscópio: ±300°/s
• Estabilidade oblíqua giroscópio (média 10s): 8,5°/h
• Instabilidade oblíqua giroscópio (Allan): 4,5°/h
• Angle Random Walk (Allan): 0,25°/sqrt(h)
• Faixa do acelerômetro: ±4g ou ±16g (opcional)
• Estabilidade oblíqua acelerômetro: 0,02 mg
• Instabilidade oblíqua acelerômetro: 0,005 mg
• Velocity Random Walk: 0,005 m/s/sqrt(h)
• Coef. ponto zero (-40–85℃): ±0,01°/℃
• Coef. sensibilidade (-40–85℃): ≤100 ppm/℃
• Tempo de inicialização: ≤3,5 s
• Tempo de resposta: 0,01 s
• Comunicação: RS485 / RS232 / TTL (opcional)
• EMC: conforme EN61000 e GBT17626
• MTBF: ≥98.000 horas
• Resistência de isolamento: ≥100 MΩ
• Resistência a choque: 100g @ 11 ms (triaxial, meia-senoidal)
• Resistência a vibrações: 10 grms, 10–1000 Hz
• Proteção: IP67 (padrão) / IP68 (opcional)
• Peso: Conector simples ≤165 g (excl. cabo); Conector duplo ≤180 g (excl. cabo)
