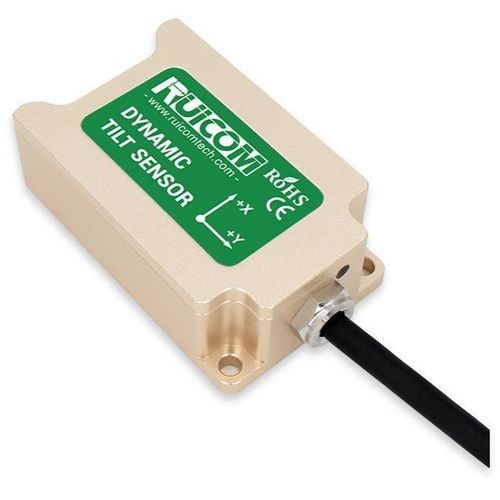

Sensor de inclinação de 2 eixos DTS6-V1

analógicocom saída de tensão0–5 V

Visão geral do produto
O DTS6-V1 é um sensor de inclinação dinâmico com saída de tensão que fornece medições dinâmicas simultâneas de rotação (roll) e arfagem (pitch) em dois eixos. Emite sinais analógicos de tensão (0–5 V CC) proporcionais aos ângulos de atitude, permitindo determinar o roll e o pitch do objeto em tempo real. O dispositivo integra um acelerômetro MEMS triaxial e um giroscópio triaxial, utilizando um filtro de Kalman de seis eixos interno para fundir dados de gravidade e taxa angular, calculando os ângulos dinâmicos em tempo real e os fornecendo em saída analógica. O princípio de medição sem contato possibilita saída contínua dos ângulos sem alinhamento estrito ou dependência de uma superfície de montagem de referência. O design compacto baseado em MEMS garante alta resolução de medição, boa imunidade a interferências eletromagnéticas e desempenho robusto contra choques e vibrações, tornando o sensor adequado para medição de atitude em equipamentos industriais e plataformas.

Principais características

• Faixas de medição selecionáveis: ±10°, ±30°, ±60°, ±90°, ±180°
• Precisão dinâmica típica ±0,3° (dependente da faixa)
• Precisão estática até ±0,05° (dependente da faixa)
• Saída analógica 0–5 V com 2,5 V a 0°
• Tempo de resposta 0,01 s, frequência de resposta 20–100 Hz
• Grau de proteção IP67 e cabo blindado padrão de 2 m

Parâmetros de desempenho (resumo)
Faixa: ±10° | ±30° | ±60° | ±90° | ±180°
Eixo de medição: X/XY | X/XY | X/XY | X/XY | X
Saída zero (0°): 2,5 V (todas as faixas)
Resolução: 0,01° | 0,01° | 0,02° | 0,03° | 0,05°
Precisão dinâmica (@25°C): 0,3° | 0,3° | 0,3° | 0,5° | 0,5°
Precisão estática (@25°C): 0,05° | 0,05° | 0,06° | 0,08° | 0,10°
Estabilidade a longo prazo: 0,05° (todas as faixas)
Coeficiente de temperatura do zero (-40~85°C): ±0,006 °/°C (todas as faixas)
Coeficiente de temperatura de sensibilidade (-40~85°C): ≤100 ppm/°C (todas as faixas)
Tempo de inicialização: 1,0 s (todas as faixas)
Tempo de resposta: 0,01 s (todas as faixas)
Frequência de resposta: 20–100 Hz (todas as faixas)
Compatibilidade EMC: conforme EN61000 e GBT17626
Resistência de isolamento: ≥100 MΩ
Resistência a choques: 100 g @ 11 ms, triaxial (semi-senoidal)
Resistência a vibrações: 10 grms, 10–1000 Hz
Grau de proteção: IP67
Cabo: cabo blindado padrão de 2 m
Peso: ≤180 g (excluindo cabo)

Dimensões do produto
Consulte o desenho de dimensões do produto para o tamanho mecânico e detalhes de montagem.

Especificações técnicas

• Modelo: DTS6-V1
• Modo de saída: tensão analógica 0–5 V
• Faixas de medição selecionáveis: ±10°, ±30°, ±60°, ±90°, ±180°
• Eixo de medição: X ou XY dependendo da faixa
• Saída zero (0°): 2,5 V
• Resolução: até 0,01° (dependendo do modelo)
• Precisão dinâmica: tipicamente ±0,3° (dependente da faixa)
• Precisão estática: até ±0,05° (dependente da faixa)
• Estabilidade a longo prazo: 0,05°
• Coeficiente de zero: ±0,006 °/°C (-40~85°C)
• Coeficiente de sensibilidade: ≤100 ppm/°C (-40~85°C)
• Tempo de inicialização: 1,0 s
• Tempo de resposta: 0,01 s
• Frequência de resposta: 20–100 Hz
• Compatibilidade EMC: conforme EN61000 e GBT17626
• Resistência de isolamento: ≥100 MΩ
• Resistência a choques: 100 g @ 11 ms, triaxial (semi-senoidal)
• Resistência a vibrações: 10 grms, 10–1000 Hz
• Grau de entrada: IP67
• Cabo padrão: cabo blindado de 2 m
• Peso: ≤180 g (excluindo cabo)
