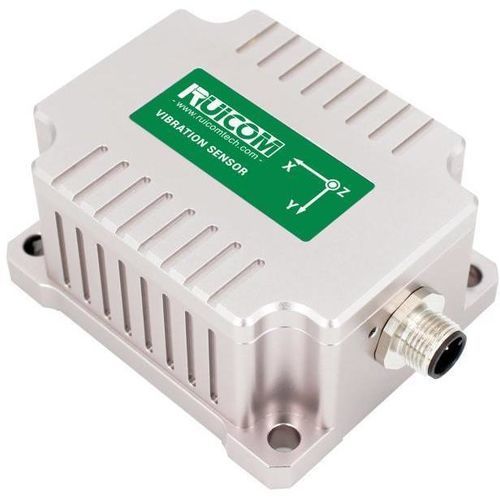

Sensor de vibração MEMS GKP3

para monitoramento de máquinapara medidor de vibraçãode alta precisão

Visão geral do produto
O GKP3 é um sensor de vibração triaxial desenvolvido internamente para monitoramento de vibrações de baixa frequência, com alta precisão e baixo ruído. Cada unidade é calibrada e compensada em toda a faixa de temperatura e passa por aproximadamente 336 horas de testes de estabilidade a longo prazo antes de sair da fábrica, garantindo desempenho estável em diversas condições operacionais e ciclos de teste contínuos. O sensor suporta medição de vibração estática em 0 Hz ou na faixa de frequência 0,1–100 Hz e integra protocolos padrão da indústria, incluindo MODBUS. O software de análise para computador permite exibição em tempo real, registro e processamento posterior dos dados de medição. As interfaces de saída incluem RS485, RS232 e TTL.

Principais características

• Sensor de vibração MEMS triaxial
• Resolução: 1 µg
• Faixa de medição: ±2 g
• Nível de proteção: IP67
• Opções de saída: RS485, RS232, TTL
• Suporta MODBUS / comunicação serial

Parâmetros de desempenho
Faixa de medição: ±2 g
Calibração de bias: <1 mg
Eixo de medição: X, Y, Z
Repetibilidade ao ligar / desligar: <2 mg (Máx)
Coeficiente térmico do bias: 0.15 mg/℃ (Típico)
Resolução: 1 µg
Não linearidade: <1 % FS (Máx)
Largura de banda (3 dB): 0.1 ~ 100 Hz
Sensibilidade cruzada: 1 %
Taxa de sensibilidade à vibração transversal: 1 %
Densidade de ruído: 21 μg/√Hz
Frequência de ressonância: 2.4 kHz
Tempo de assentamento após energização (aceleração): 1 s
Taxa de saída: 5Hz / 10Hz / 25Hz / 35Hz / 50Hz / 100Hz / 200Hz / 500Hz
Interface de saída: RS232 / TTL / RS485
Protocolo de comunicação: protocolo de comunicação serial e MODBUS RTU
Entrada (VDD_VSS): 9 ~ 36 VDC
Consumo de corrente em operação: <16 mA @ 12 VDC
Informações de cabeamento: cabo blindado PVC preto de 2 metros com conector tipo aviação, peso ≤130 g
Conector: conector aeronáutico M12*1.0 macho 5 pinos
Peso do produto: ≤450 g (excluindo cabo)

Instalação e aplicação
O sensor utiliza um projeto de instalação sem contato para fácil integração ao sistema; é fixado à superfície do objeto medido com parafusos para obter automaticamente o ângulo horizontal do objeto. O produto possui excelente resistência a interferências eletromagnéticas externas e a choques/vibrações, sendo adequado para aplicações como sistemas de comunicação por satélite, plataformas de manuseio de veículos, veículos de comando especiais, veículos com antena de radar e outros cenários de monitoramento de vibração de baixa frequência.

Especificações / Características técnicas

• Modelo: GKP3
• Faixa de medição: ±2 g
• Resolução: 1 µg
• Densidade de ruído: 21 μg/√Hz
• Largura de banda (3 dB): 0.1 ~ 100 Hz
• Frequência de ressonância: 2.4 kHz
• Interfaces de saída: RS485, RS232, TTL
• Protocolos de comunicação: Serial / MODBUS RTU
• Tensão de entrada: 9 ~ 36 VDC
• Corrente de operação: <16 mA @ 12 VDC
• Conector: M12*1.0 macho 5 pinos
• Cabeamento: cabo blindado PVC de 2 m
• Proteção contra ingresso: IP67
• Peso: ≤450 g (excluindo cabo)
