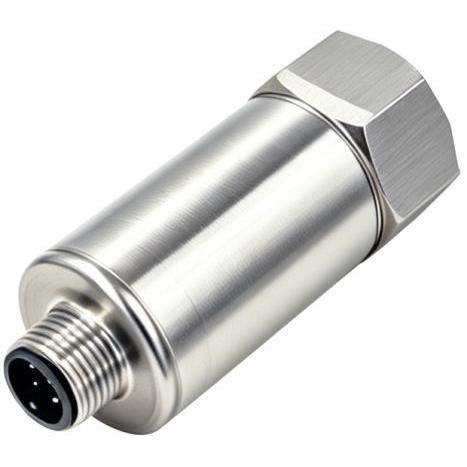

Sensor de vibração MEMS GHA360

para monitoramento de máquinapara a manutenção preditiva de máquinaspara motor

Introdução ao produto
O GHA360 é um sensor de vibração Ethernet de alta frequência triaxial com aquisição síncrona de aceleração transitória nos eixos X/Y/Z. Apresenta resposta máxima por eixo até DC–10 kHz e cobre bandas de frequência características de falhas em máquinas rotativas industriais (engrenagens, frequências características de rolamentos, frequência de passagem de pás). Integra um ADC de 20 bits de alta resolução com sensibilidade de 0,095 mg/LSB e baixo ruído (35µg/√Hz), garantindo captura precisa de formas de onda no domínio do tempo mesmo com ruído de fundo elevado. A interface Ethernet 10/100 Mbps padrão permite o envio direto de pacotes de forma de onda bruta para servidores superiores sem gateways intermediários, possibilitando transmissão de dados de baixa latência fim a fim. O conceito descentralizado é adequado para monitoramento online e quantificação de saúde ao longo do ciclo de vida de componentes rotativos críticos (motores, bombas, ventiladores, redutores, caixas de engrenagens) para manutenção preditiva.

Principais características

• Faixa de medição ±50g
• Sensibilidade 0,095 mg/LSB
• Faixa de frequência / resposta DC–10 kHz
• Baixo ruído 35µg/√Hz
• Frequência de amostragem 80 kHz
• Aquisição transitória triaxial (X / Y / Z)
• Interface de comunicação: Ethernet (10/100 Mbps), envio direto de pacotes de forma de onda bruta
• Alimentação: 12V
• Grau de proteção: IP67
• Temperatura de operação (resumo): -10 ℃ a +70 ℃

Parâmetros de desempenho

• Modelo: GHA360
• Faixa de medição: ±50g
• Sensibilidade: 0,095 mg/LSB
• Eixos de medição: X / Y / Z
• Frequência de resposta / banda: DC~10 kHz
• Frequência de amostragem: 80 kHz
• Dados transitórios: formas de onda transitórias X, Y, Z
• Interface de comunicação: Ethernet (10/100 Mbps)
• Endereço do dispositivo: padrão de fábrica '1'
• Temperatura ambiente de operação: -40℃ ~ +85℃
• Método de instalação: montagem magnética ou por parafuso de extremidade dupla (furo inferior M5*6)
• Grau de proteção: IP67
• Dimensões: Ø23.6×H60.6mm
• Peso do produto: ≤105g

Dimensões do produto
Ø23.6×H60.6mm (consulte o desenho para detalhes dimensionais)

Especificações técnicas

• Faixa de medição: ±50g
• Sensibilidade: 0,095 mg/LSB
• Eixo: X / Y / Z (aquisição transitória triaxial)
• Frequência de resposta / banda: DC ~ 10 kHz
• Frequência de amostragem: 80 kHz
• Ruído: 35µg/√Hz
• Comunicação: Ethernet (10/100 Mbps), suporta envio direto de pacotes de forma de onda bruta
• Alimentação: 12V
• Grau de proteção: IP67
• Temperatura ambiente de operação: -40℃ ~ +85℃ (tabela) e -10 ℃ a +70 ℃ (resumo)
• Instalação: montagem magnética ou por parafuso de extremidade dupla (furo inferior M5*6)
• Dimensões: Ø23.6×H60.6mm
• Peso do produto: ≤105g
