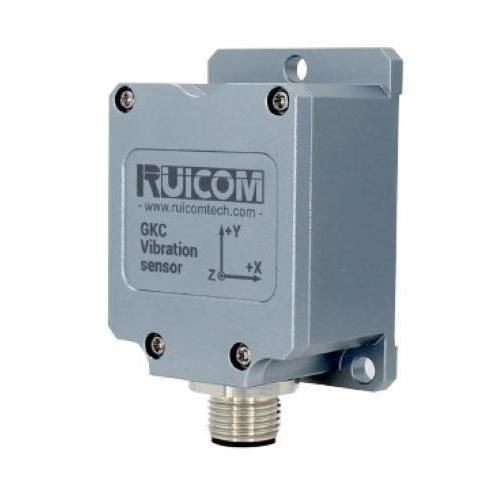

Sensor de vibração MEMS GKC370

para monitoramento de máquinapara a manutenção preditiva de máquinaspara manutenção preventiva

Introdução do produto
O GKC370 é um sensor de vibração capacitivo MEMS triaxial que fornece saída analógica de tensão (tip. 0,5–4,5 V, ponto zero 2,5 V). Projetado para monitoramento de condição industrial e diagnóstico de máquinas rotativas, integra compensação de temperatura/processo para garantir linearidade e estabilidade a longo prazo, oferecendo medições de vibração confiáveis.

Características técnicas

• Blindagem integrada EMC e RFI
• Modo de operação de baixo consumo
• Faixas de medição configuráveis: ±2g, ±4g, ±8g, ±16g
• Interface de saída DC acoplada (tensão)
• Resposta em frequência: 0 Hz a 200 Hz (filtro passa-baixo integrado)
• Auto-teste incorporado para verificação do estado em tempo real

Destaques

• Detecção MEMS triaxial (X, Y, Z)
• Saída analógica de tensão, tip. 0,5–4,5 V
• Faixas selecionáveis ±2g a ±16g
• Função de auto-teste a bordo
• Proteção IP67

Parâmetros de desempenho
Modelo: GKC370
Faixa de medição: ±2g ~ ±16g (configurável)
Eixo de medição: eixos X, Y, Z
Resolução: <1 mg
Ponto zero de aceleração: 2,5 V (saída tensão)
Saída em faixa completa: 0,5–4,5 V (saída tensão)
Linearidade: 1%
Repetibilidade liga/desliga: <2 mg
Frequência de resposta: 0–200 Hz (filtro passa-baixo integrado)
Largura de banda: 200 Hz @ 3 dB
Choque: >100 g @ 11 ms (semisinóide)
Tempo de recuperação após choque: <1 ms
Temperatura de operação: -40 ~ +85 °C
Temperatura de armazenamento: -40 ~ +85 °C
Tensão de alimentação: 9–36 V DC
Consumo máximo de energia: 35–38 mA @ 12 V DC
Densidade de ruído: <25 µg/√Hz @ ±2g; <60 µg/√Hz @ ±16g
Incerteza máxima de calibração: <1 mg
Proteção elétrica: blindagem EMC e RFI
Confiabilidade: MIL-HDBK-217 Nível 2
Auto-teste: ±1 g @ 10 Hz aterramento ST
Classe de proteção: IP67
Dimensões do produto: L55 × W37 × H29 mm
Peso do produto: ≤120 g (excluindo cabo)

Características / especificações técnicas

• Modelo: GKC370
• Tipo: Sensor de vibração capacitivo MEMS triaxial, saída em tensão
• Faixas de medição (selecionáveis): ±2g, ±4g, ±8g, ±16g
• Saída: Tensão analógica 0,5–4,5 V (ponto zero 2,5 V)
• Resolução: <1 mg
• Linearidade: 1%
• Resposta em frequência / Largura de banda: 0–200 Hz; 200 Hz @ 3 dB
• Ruído: <25 µg/√Hz (@ ±2g); <60 µg/√Hz (@ ±16g)
• Tensão de alimentação: 9–36 V DC; consumo 35–38 mA @ 12 V
• Resistência a choque: >100 g @ 11 ms; recuperação após choque <1 ms
• Temperatura operação / armazenamento: -40 ~ +85 °C
• Classe de proteção: IP67; blindagem EMC e RFI
• Função de auto-teste integrada para monitoramento em tempo real
• Dimensões: 55 × 37 × 29 mm; Peso ≤120 g (excluindo cabo)
