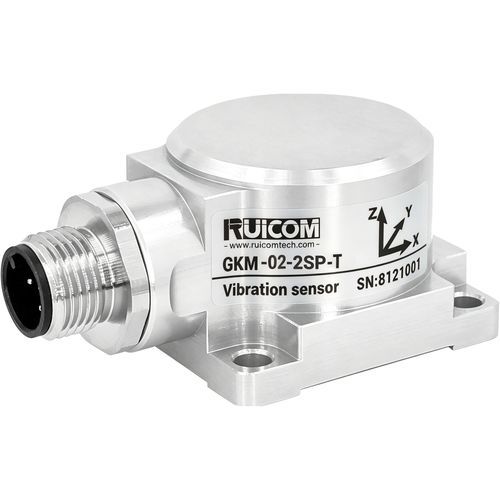

Sensor de vibração MEMS GKM392

capacitivopara medidor de vibraçãorobusto

Introdução do produto
O GKM392 é um sensor de vibração digital (acelerómetro) MEMS triaxial desenvolvido pela RUICOM Technology para ensaios de vibração e impacto. Fornece saídas digitais selecionáveis (RS232 / RS485 / TTL) e permite a ligação em série de vários sensores por códigos de endereço para medições síncronas multiponto e recolha centralizada de dados. Componentes principais: chip sensor capacitivo de silício monocristalino, circuito ASIC de condicionamento de sinal de baixa potência, microprocessador para dados de compensação e sensor de temperatura integrado. O produto é calibrado de fábrica para garantir estabilidade do fator de escala e precisão a longo prazo.

Principais características

• Saídas digitais selecionáveis: RS232 / RS485 / TTL
• Medição de vibração triaxial: 10–2000 Hz; faixas disponíveis ±2 g a ±40 g
• Resistência a choque: 100 g @ 11 ms (meia‑seno)
• Ligação em cadeia endereçável para aquisição síncrona multiponto
• Suporte a protocolo série e MODBUS RTU
• Alimentação ampla: 9–36 VDC; corrente de funcionamento <60 mA @ 12 VDC
• Classe de proteção IP67; corpo em alumínio aeroespacial; base magnética em aço inox

Resumo técnico

• Modelo: GKM392
• Faixas de medição: ±2 g; ±4 g; ±8 g; ±10 g; ±20 g; ±40 g
• Eixos de medição: X, Y, Z (triaxial)
• Calibração de offset: <1 mg (todas as faixas)
• Repetibilidade ligar/desligar: <2 mg (máx)
• Coeficiente de temperatura do offset: 0,01 %/°C (típico)
• Resolução / limiar (@1 Hz): <1 mg (máx)
• Não linearidade: <1 % FS (máx)
• Largura de banda (3 dB): 500 Hz
• Sensibilidade fora de eixo: 1% (faixas baixas) até 2% (faixas altas)
• Rácio de sensibilidade à vibração lateral: 1%–5% dependendo da faixa
• Densidade de ruído: 21 μg/√Hz (faixas baixas) ou 86,6 μg/√Hz (faixas altas)
• Frequência de ressonância: 2,4 kHz (faixas baixas) ou 5,5 kHz (faixas altas)
• Taxa de saída (protocolo 68): 5, 10, 25, 50, 100, 200, 500, 1000 Hz
• Taxa de saída (MODBUS): 10, 25, 50 Hz
• Interface de saída: RS232 / TTL / RS485
• Protocolos de comunicação: protocolo série; MODBUS RTU
• Alimentação (VDD_VSS): 9–36 VDC
• Consumo operacional: <60 mA @ 12 VDC
• Classe de proteção: IP67
• Materiais: corpo em alumínio aeroespacial; base magnética em aço inoxidável
• Peso: sensor ≤ 116 g; base magnética ≤ 50 g
• Dimensões: sensor L36 × W32 × H24 mm; base magnética L36 × W32 × H8.1 mm
• Nota: Não operar continuamente além das faixas especificadas.
