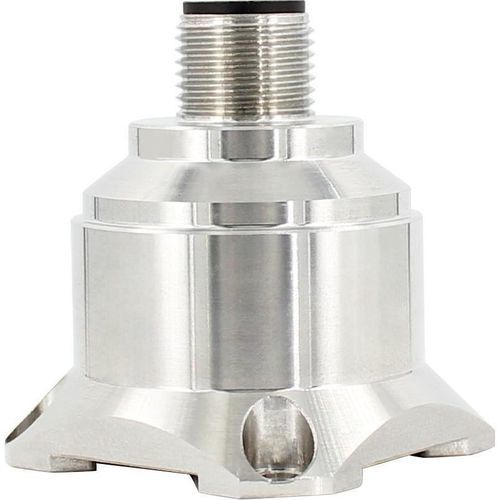

Sensor de vibração MEMS GKG3

capacitivopara monitoramento de máquinapara a manutenção preditiva de máquinas

Introdução ao produto
A série de acelerômetros triaxiais GKG3 é uma família de acelerômetros MEMS multi-eixos desenvolvida pela RUICOM Technology para detecção de vibração e ensaios de choque. A série suporta saídas digitais selecionáveis (RS232, RS485 ou TTL) e códigos de endereço configuráveis, permitindo a rede serial de longa distância de múltiplos sensores para medição síncrona em múltiplos pontos e análise centralizada de dados. Uma unidade FFT incorporada fornece saídas diretas de frequência, velocidade e amplitude de vibração para agilizar a análise de dados. A frequência de amostragem pode ser ajustada dinamicamente para corresponder à frequência do objeto medido e melhorar a precisão. A variante GKG392 adota tecnologia de detecção capacitiva em silício monocristalino e integra um chip sensor de silício micromecanizado, um ASIC de baixo consumo para condicionamento de sinal, um microprocessador que armazena dados de compensação térmica e um sensor de temperatura integrado. O produto apresenta baixo consumo, calibração de fábrica, projeto mecânico para uso industrial, reset de energia em estado sólido, proteção contra sobretensão e deriva do fator de escala a longo prazo inferior a 0,1%.

Principais características

• Saídas digitais selecionáveis: RS232 / RS485 / TTL
• Medição de vibração: 10–2000 Hz; faixas de medição até ±40 g conforme o modelo
• Tolerância a choques: 100 g @ 11 ms, triaxial (meia-seno)
• FFT incorporada: saída direta de frequência, velocidade e amplitude
• Código de endereço configurável para rede serial multi-sensor e medições síncronas multi-ponto
• Taxas automáticas de saída: 5, 10, 25, 50, 100, 200, 500, 1000 Hz
• Classe de proteção IP67; invólucro em alumínio aeroespacial com base magnética em aço inoxidável opcional

Parâmetros de desempenho (linhas da tabela)

• Modelo: GKG3
• Faixas de medição — ±2 g; ±4 g; ±8 g; ±10 g; ±20 g; ±40 g
• Calibração de offset (mg) — <1 mg para todas as faixas
• Eixo de medição — X, Y, Z (triaxial)
• Repetibilidade na ligação / subida (mg, máx.) — <2 mg para todas as faixas
• Coeficiente de temperatura do offset (mg/°C, típ.) — 0,15 (faixas baixas) / 0,75 (faixas altas)
• Resolução / limiar (@1 Hz, mg, máx.) — <1 mg
• Não linearidade (% FS, máx.) — <1% FS
• Largura de banda (3 dB) — 500 Hz
• Sensibilidade cross-axis (%) — 1% (algumas faixas) / 2% (faixas altas)
• Taxa de sensibilidade à vibração lateral (%) — 1%–5% dependendo da faixa
• Densidade de ruído (μg/√Hz) — 21 (faixas baixas); 86,6 (faixas altas)
• Frequência de ressonância (kHz) — 2,4 kHz (faixas baixas); 5,5 kHz (faixas altas)
• Interface de saída — RS232 / TTL / RS485
• Protocolo de comunicação — protocolo serial e MODBUS RTU
• Tensão de entrada (VDD_VSS) — 9–36 VDC
• Corrente de operação — <60 mA @ 12 VDC
• Classe de proteção — IP67
• Materiais — invólucro: alumínio aeroespacial; base magnética: aço inoxidável
• Peso — peso líquido do produto ≤ 116 g; base magnética ≤ 50 g
• Dimensões — produto: L36 × W32 × H24 mm; base magnética: L36 × W32 × H8.1 mm
• Observação: Não operar continuamente além da faixa de medição especificada.
