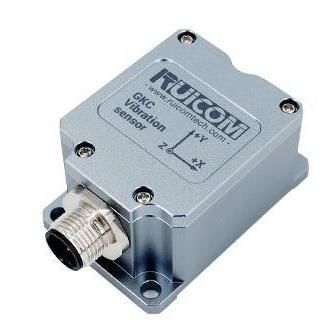

Sensor de vibração MEMS GKC378

para monitoramento de máquinapara manutenção preventivapara medidor de vibração

Introdução do produto
O GKC378 é um sensor de vibração triaxial baseado em tecnologia capacitiva MEMS de silício monocristalino. Fornece saída analógica de corrente DC acoplada de 4–20 mA e integra elementos sensíveis capacitivos de baixo ruído com condicionamento e compensação de sinal a bordo para minimizar deriva térmica e variações de processo. Possui arquitetura de baixo consumo, blindagem EMC/RFI integrada e função de autoteste para verificação dos elementos de medição e da cadeia de sinal. Aplicações típicas: monitoramento de vibração em equipamentos industriais, avaliação da integridade estrutural e controle de movimento.

Principais características

• Sensor de vibração MEMS triaxial (eixos X, Y, Z)
• Saída de corrente DC acoplada 4–20 mA, compatível com loops industriais
• Faixas de medida configuráveis: ±2 g, ±4 g, ±8 g, ±16 g (ajuste de fábrica)
• Resposta em frequência otimizada para medições estáticas e dinâmicas de baixa frequência (0–200 Hz)
• Função de autoteste integrada para verificação in loco
• Proteção IP67 e blindagem EMC/RFI integrada

Parâmetros de desempenho

• Modelo: GKC378
• Faixa de medição: ±2 g ~ ±16 g (configurável)
• Eixos de medição: X, Y, Z (triaxial)
• Resolução: < 1 mg
• Saída ponto zero: 12 mA (corrente)
• Saída em escala total: 4–20 mA (corrente)
• Linearidade: 1%
• Repetibilidade ligar/desligar: < 2 mg
• Frequência de resposta: 0–200 Hz (filtro passa-baixa integrado)
• Largura de banda: 200 Hz @ 3 dB
• Choque: > 100 g @ 11 ms (semi-senoidal)
• Tempo de recuperação de choque: < 1 ms
• Temperatura de operação: -40 a +85 °C
• Temperatura de armazenamento: -40 a +85 °C
• Tensão de alimentação: 9–36 V DC
• Consumo máximo: 35–38 mA @ 12 V DC
• Densidade de ruído: < 25 µg/√Hz (@ ±2 g); < 60 µg/√Hz (@ ±16 g)
• Incerteza máxima de calibração: < 1 mg
• Proteção elétrica: blindagem EMC e RFI
• Confiabilidade: MIL-HDBK-217 Nível 2
• Autoteste: ±1 g @ 10 Hz
• Classe de proteção: IP67
• Dimensões: L55 × W37 × H29 mm
• Peso: ≤ 120 g (excluindo cabo)

Especificações técnicas

• Sinal de saída: 4–20 mA DC acoplado
• Faixas de medição: ±2 g, ±4 g, ±8 g, ±16 g (configuráveis)
• Eixos: triaxial (X, Y, Z)
• Resolução: < 1 mg
• Resposta em frequência / largura de banda: 0–200 Hz (200 Hz @ 3 dB)
• Linearidade: 1%
• Tensão de alimentação: 9–36 V DC
• Consumo: 35–38 mA @ 12 V DC (máx)
• Densidade de ruído: < 25 µg/√Hz (@ ±2 g), < 60 µg/√Hz (@ ±16 g)
• Autoteste: integrado (±1 g @ 10 Hz)
• Classe de proteção: IP67
• Proteção elétrica: blindagem EMC e RFI
• Dimensões: L55 × W37 × H29 mm
• Peso: ≤ 120 g (excluindo cabo)
