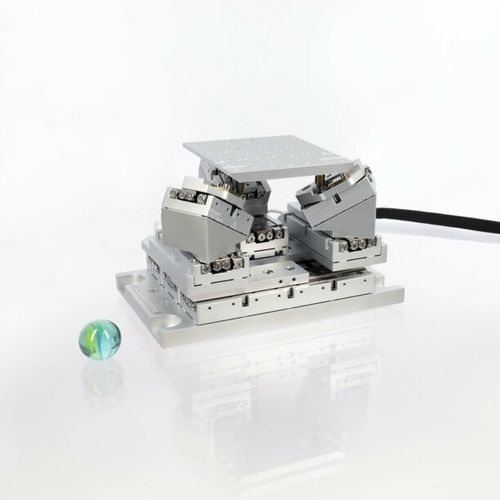

Sistema de nanoposicionamento multieixos SMARPOD P-SLC-17

hexápodelinearrotativo

Este SMARPOD de tamanho médio é baseado em estágios SLC-17 numa orientação paralela, oferecendo um curso de 50 mm na direção X. O SMARPOD P-SLC-17 pode suportar cargas úteis até 5 N. Baseia-se num mecanismo diferente dos SMARPODS circulares. Com quase o mesmo tamanho, o P-SLC-17 oferece um curso muito maior de 50 mm na direção X. Os valores do curso de rotação são dados para um ponto de articulação na superfície da placa superior. As dimensões gerais do sistema completo podem ser maiores para poses diferentes. Para mais informações, consulte o modelo CAD na área de descarregamento. A repetibilidade é medida a cerca de 20 mm acima da placa superior de cada sistema, ao longo de toda a gama de deslocações e para um único grau de liberdade de cada vez. Os valores podem ser melhores para intervalos de deslocação mais curtos. Para outros tamanhos e cursos, não hesite em contactar-nos a qualquer momento. Especificações Curso [ - 25 (Θx); 22 (Θy); 16 (Θz) Max. Força normal [N] - 5 Max. Força horizontal [N] - 2,5 Dimensões [mm] - 110 x 70 Dimensões da placa de base [mm] - 110 x 70 Altura da plataforma acima do solo [mm] - 67,4 Peso [g] - 680 Circuito fechado Tipos de sensores - SC Incremento mais pequeno [nm] - 1 Menor Incremento [µ - 3 Repetibilidade unidirecional MCS2 [nm] - ± 50 Opções de vácuo Opções de vácuo - HV (1E-6 mbar); UHV (1E-11 mbar) Opção não magnética - Sim (-NM)
