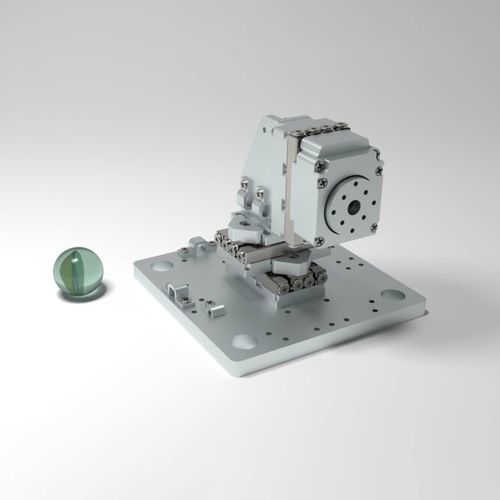

Mesa de coordenadas linear XYZR-XYZ SLC17:30 R SRP20:13

de 4 eixosem malha fechadade alta precisão

Com base em três estágios lineares SLC-1730 com 21 mm de percurso e um estágio de rotação SR-2013 com rotação contínua, o sistema de posicionamento é capaz de lidar com cargas úteis de até 1,3 N. Mecânica Etapas utilizadas - 3 x SLC-1730; 1 x SR-2013 Viagens [ - ilimitadas Carga útil [N] - 1,3 Montagem de Pão de Pão Dimensões [mm] - 68 x 65 x 57 Centro da vert. Etapa acima do solo [mm] - 41,5 (31 ... 52) Montagem direta Dimensões [mm] - 50 x 30 x 52 Centro da vert. Etapa acima do solo [mm] - 36,5 (26 ... 47) No âmbito do sistema modular do SmarAct, estão disponíveis sistemas de posicionamento totalmente pré-construídos e pré-configurados. Estes sistemas de posicionamento pré-definidos são inspirados no cliente e representam os sistemas e plataformas mais frequentemente solicitados pelos nossos clientes. Os sistemas são muito versáteis e podem ser utilizados para uma vasta gama de tarefas de posicionamento. A seguir, os sistemas são mostrados incluindo um adaptador de placa de pão. Todos os sistemas também estão disponíveis sem o adaptador da placa de aglomerado de partículas, caso seja preferível um método de montagem directa. Com base nestes sistemas pré-definidos, e em combinação com elementos de conexão personalizados e estágios personalizados, sistemas de posicionamento em série muito complexos podem ser realizados. Alguns deles são apresentados nas páginas seguintes. Se a sua aplicação requer uma configuração especial que não é apresentada nas páginas seguintes, não hesite em contactar os nossos especialistas de aplicação para discutir os requisitos da sua aplicação.
