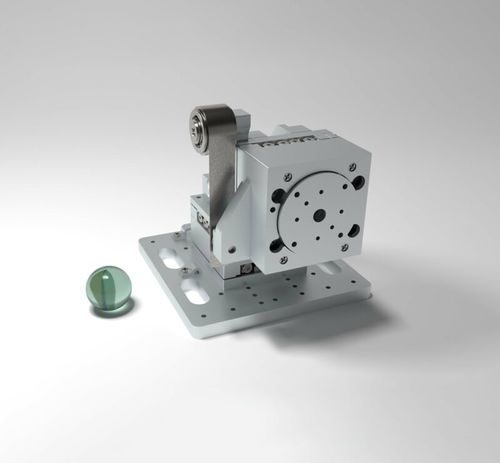

Mesa de coordenadas linear XYZR-XYZ CLS32:32 R SRP32:11

com base giratóriade 4 eixosde alta precisão

Baseado em três estágios lineares CLS-3232 com 21 mm de curso e um estágio de rotação SR-3211 com rotação contínua e compatível com o Sistema Modular SmarAct, é capaz de suportar cargas úteis até 3,3 N. Especificações Mecânicas Estágios utilizados - 3 x CLS-3232; 1 x SR-3211 Deslocação [ - ilimitada Carga útil [N] - 3,3 Montagem em placa de ensaio Dimensões [mm] - 79 x 65 x 70 (C x L x A) Centro da vert. Do estágio acima do solo [mm] - 43 (32,5 ... 53,5) Montagem direta Dimensões [mm] - 62,5 x 45,5 x 65 (C x L x A) Centro da vert. Palco acima do solo [mm] - 38 (27,5 ... 48,5) No âmbito do sistema modular do SmarAct, estão disponíveis sistemas de posicionamento totalmente pré-construídos e pré-configurados. Estes sistemas de posicionamento pré-definidos são inspirados pelo cliente e representam os sistemas e plataformas mais frequentemente solicitados pelos nossos clientes. Os sistemas são muito versáteis e podem ser utilizados para uma vasta gama de tarefas de posicionamento. De seguida, os sistemas são apresentados com um adaptador de placa de ensaio. Todos os sistemas estão também disponíveis sem o adaptador de placa de ensaio, se for preferível um método de montagem direta. Com base nestes sistemas pré-definidos, e em combinação com elementos de ligação personalizados e fases personalizadas, podem ser realizados sistemas de posicionamento em série muito complexos. Alguns deles são apresentados nas páginas seguintes. Se a sua aplicação requer uma configuração especial que não é apresentada nas páginas seguintes, não hesite em contactar os nossos especialistas em aplicações para discutir os requisitos da sua aplicação.
