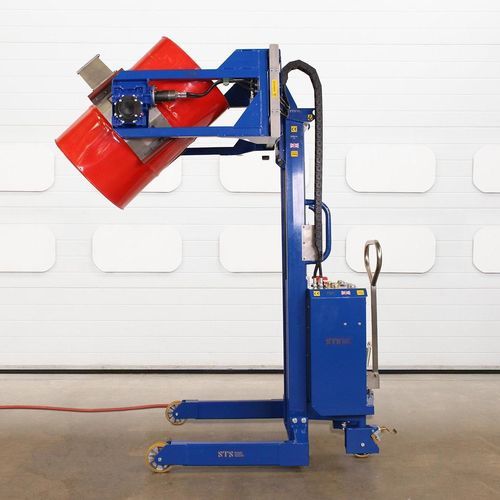

Virador de tambores STP01-RRH01-Ex

pneumáticopara a indústria alimentíciametálico

Visão geral
Este basculante pneumático certificado ATEX é uma solução pneumático‑hidráulica com braçadeira motorizada projetada para levantar, agarrar, girar e esvaziar tambores e barris com esforço manual reduzido. Adequado para tambores em aço, plástico e papelão de 50 a 220 litros, fornece elevação/abaixamento motorizados, aperto motorizado e rotação motorizada para reduzir a intervenção do operador e os tempos de ciclo.

Principais características

• Abraçadeira motorizada com rotação avançada através de caixa de engrenagens motorizada
• Sistema hidráulico acionado por ar compatível com ambientes ATEX
• Cabeça de aperto hidráulica de tensão constante com manómetro para monitorização da pressão de aperto
• Almofadas de aperto flexíveis em poliéster/PVC para vários tipos de tambores (incl. MAUSER)
• Direção traseira Ackermann com travões de estacionamento operados por pé para controlo preciso e baixa resistência ao rolamento
• Compatível com tambores de aço, plástico e cartão; configurável para remover tambores a partir de cantos de paletes
• Opção em aço inoxidável para ambientes limpos / GMP
• Atualizável: sistema de pesagem por célula de carga, alturas de elevação telescópicas/variáveis, acionamento pneumático, dimensões variáveis das pernas
• Concebido para baixa manutenção e longa vida útil (>20 anos)

Desempenho / notas operacionais

• Intervalo de almofadas de aperto (diâmetros de tambor): 280–610 mm
• Tamanhos de tambor suportados: 50–220 L (incl. tambores MAUSER)
• Esforço do operador: tipicamente <15 kg devido às funções motorizadas
• Sistema de ar: tip. 6–9 bar; fornecimento mínimo de ar especificado para funções motorizadas (min. 400 L/min; ótimo 760 L/min a 6 bar com mangueira de ar 13 mm)

Aplicações
Projetado para decantar e esvaziar tambores em vasos de processo ou recipientes secundários em áreas perigosas certificadas ATEX onde é necessário controlo pneumático intrinsecamente seguro e conformidade ATEX. Utilizado frequentemente em processos químicos, farmacêuticos, alimentares e industriais que exigem esvaziamentos seguros e repetíveis de tambores.

Especificações técnicas

• Carga de trabalho segura (SWL): 300 kg
• Funções: Elevação/abaixamento motorizados, braçadeira motorizada, rotação motorizada, empurrar/puxar manual
• Detalhes de energia: Alimentado por ar — requer min. 400 L/min, ótimo 760 L/min a 6 bar com mangueira flexível 13 mm
• Controles: Botões pneumáticos e paragem de emergência
• Altura de elevação: 1500 mm (padrão)
• Folga de basculamento: 1470 mm a 15° / 1400 mm a 30° (tambor 205 L)
• Compatibilidade de tambores: Aço, plástico e cartão, 50–220 L (incl. MAUSER)
• Cabeça de aperto: Cabeça hidráulica de tensão constante com manómetro
• Rotação motorizada: Unidade de caixa de engrenagens motorizada; pode inverter até 180°
• Construção: Aço macio com almofadas em inox (opção inox disponível)
• Acabamento: Primer e pintura a pó poliéster (RAL 5010); acabamento inox liso e limpo
• Protecção: Protecção transparente em policarbonato antiestático e à prova de estilhaços
• Dimensões das pernas: Largura interna de estai 850 mm; largura exterior 1080 mm
• Rodas: Dianteiras fixas 160 mm; traseiras direccionáveis 160 mm com travões de parque ao pé; pneus em poliuretano condutor
• Nível de ruído: < 76 dBA
• Conformidade: CE / UKCA; ATEX / UKEX (zonas 1, 2, 21, 22)
