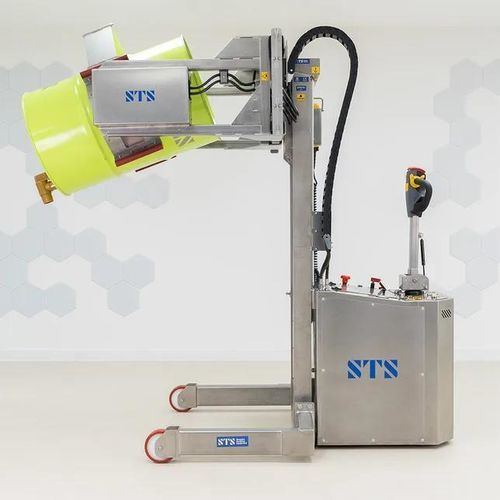

Elevador de tambor pneumático STE05-RRH01-SS

eletro-hidráulicoelétricoa bateria

Visão geral
Inclinador de tambores totalmente motorizado, elétrico ou pneumático, projetado para ambientes alimentares e farmacêuticos que exigem acabamentos higiênicos. Disponível como modelo eletro-hidráulico (baterias integradas com carregador inteligente de rede) ou como variante pneumo-hidráulica certificável ATEX/UKEX. Construção em aço inoxidável grau 304 com acabamento aqua-blasted e vibro-polished para longa vida útil (vida útil de projeto >20 anos).

Principais características

• Duas opções de alimentação: Elétrico — duas baterias integradas de 142 Ah que alimentam bomba eletro-hidráulica e motor de tração; Pneumático — bomba pneumo-hidráulica de duplo efeito para uso em áreas ATEX/UKEX.
• Funções motorizadas completas: elevação, fixação, rotação e deslocamento para manuseio seguro sem contato manual.
• Direção por timão com controle de aceleração e interruptor de segurança anti-esmagamento; controlo preciso de condução disponível através de mangueiras de controlo no timão.
• Cabeça de fixação hidráulica de tensão constante com manómetro para fixação segura e operação ‘hands-off’.
• Almofadas de fixação intercambiáveis para adaptar-se aos contornos do tambor; opção de almofadas revestidas em borracha de raio fixo para tambores padrão de 200–220 L.
• Compatível com ampla gama de tambores: tambores de aço aprovados pela ONU, tambores plásticos e de fibra comuns e tambores MAUSER. Faixa padrão 50–220 L; diâmetros adaptáveis 280–610 mm; adequado para tambores até ~1000 mm de altura.
• Construção e acabamentos higiênicos: aço inoxidável 304, proteções em policarbonato inquebrável (proteções antistáticas nos modelos ATEX), componentes condutores/antistáticos e correntes de aterramento quando necessário.
• Design de baixa manutenção projetado para aumentar a produtividade e reduzir riscos de manuseio manual (rendimento citado >50 tambores/hora; compatibilidade >95%).

Capacidades e operação

• Modelo elétrico: duas baterias integradas de 142 Ah alimentam a bomba eletro-hidráulica e o motor de tração; carregador smart de rede 230 V integrado no painel de controle.
• Modelo pneumático (ATEX): bomba pneumo-hidráulica de duplo efeito. Requisitos de ar: mínimo 400 L/min, ideal 760 L/min a 6 bar usando mangueira de ar flexível de 13 mm. Inclui pneus eletricamente condutores e medidas antiestáticas para zonas perigosas.
• Controles: botões com capa de silicone, paragem de emergência, chave removível e indicador digital de estado da bateria; opcional comando pendente com fio e paragem de emergência para controlo remoto de elevação/rotação.
• Tração: timão direcional com controlos de acelerador; roda motriz traseira robusta de 700 W com pneu de poliuretano; duas rodas dianteiras fixas de 160 mm (centro em alumínio, pneus em poliuretano e rolamentos de precisão).
• Opções e upgrades: comando pendente, sistema de pesagem integrado por célula de carga (precisão ±0,1 kg), elevação telescópica para curso prolongado (opções até 2800+ mm), dimensões alternativas de pernas/entraxe, variante pneumática certificada ATEX e adaptações personalizadas de cabeça/almofadas.

Aplicações
Projetado para decantação segura, dosagem e tarefas de transferência na fabricação, nas indústrias alimentares e farmacêuticas onde são exigidas construção em inox e acabamento higiênico. Adequado para levantar e inclinar tambores a partir de paletes, carregamento em tanques ou estações de dosagem e para uso em zonas que requerem certificação ATEX quando equipado com a variante pneumática.

Especificações

• Modelos (exemplos): STE05-RRH01-SS (elétrico) / STP05-RRH01-SS-Ex (pneumático ATEX)
• Carga de trabalho segura (SWL): 300 kg
• Funções: elevação, fixação, rotação e deslocamento motorizados
• Alimentação (elétrica): duas baterias integradas 142 Ah; bomba eletro-hidráulica; carregador de rede 230 V inteligente integrado
• Alimentação (pneumática): bomba pneumo-hidráulica de duplo efeito; requisitos de ar min. 400 L/min, ideal 760 L/min a 6 bar (mangueira 13 mm)
• Controles: botões com capa de silicone, paragem de emergência, chave removível, indicador digital de estado da bateria
• Curso de elevação: 1515 mm (padrão)
• Folga de basculamento: 1415 mm a 15° / 1338 mm a 30° (tambor 205 L)
• Compatibilidade de tambores: aço e plástico 50–220 L padrão (incl. MAUSER); almofadas adaptáveis 280–610 mm; lida com tambores até ~1000 mm de altura
• Sistema de fixação: cabeça de fixação hidráulica de tensão constante com manómetro
• Rotação: conjunto de caixa de engrenagens motorizada (inversão total até 180° possível)
• Construção: aço inoxidável 304 (acabamento aqua-blasted, vibro-polished)
• Proteções: proteções em policarbonato inquebrável (guardas antistáticas no modelo ATEX)
• Dimensões das pernas: largura interna de abertura 850 mm; largura externa total 1080 mm (tamanhos alternativos disponíveis)
• Rodas dianteiras: duas rodas fixas de 160 mm, centro de alumínio, pneus de poliuretano e rolamentos de precisão (pneus condutores no modelo ATEX)
• Roda motriz traseira: 700 W, pneu de poliuretano
• Ruído: <76 dBA
• Conformidade: CE / UKCA; certificação ATEX / UKEX disponível para modelos pneumáticos (zonas 1,2,21,22)
