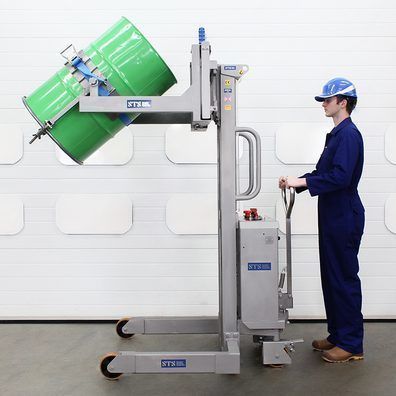

Elevador de tambor pneumático STP01-DRU01-SS-Ex

de ar comprimidogiratórioem aço inoxidável

Visão geral do produto Virador/rotador de tambores em aço inox com certificação ATEX e UKEX, destinado a fábricas alimentícias, farmacêuticas e outras áreas limpas. Alimentação pneumática: conexão de ar aciona a função de elevação. Adequado para áreas zonadas perigosas, incluindo zonas 1, 2, 21 e 22.

Principais características

• Funções acionadas por ar: bomba pneumohidráulica acionada por conexão de ar que fornece óleo ao sistema hidráulico de elevação; solução de baixa manutenção adequada a áreas ATEX/UKEX; atuação pneumohidráulica opcional para garra motorizada, rotação e acionamento para aumentar a produtividade.
• Cinta universal DRU01: cinta modular segmentada adapta-se a tambores de aço, plástico e cartão; diâmetro ajustável removendo dois pinos; faixa padrão 50–220 litros. Opção de cinta de diâmetro fixo (FB) para tambores 200–220 litros.
• Construção em aço inox: chassi de elevação e caixas em aço inox 304; rolamentos de precisão em inox e componentes selados; cilindro de elevação e caixa de engrenagens de rotação protegidos em carcaças inox; acabamento polido mecanicamente ou jateado com água, adequado para ambientes GMP/limpos.
• Caixa de engrenagens auto-bloqueante: nos modelos com rotação manual é usado um redutor de parafuso sem-fim auto-bloqueante (parafuso primário e secundário mais estágio cônico a 90°) com relação 120:1 para evitar rotação involuntária; alça dobrável para transporte; opção de rotação hidráulica para vazamentos de alto volume.
• Direção controlável nas rodas traseiras: timão que movimenta ambos os rodízios traseiros em conjunto para raio de viragem reduzido e excelente manobrabilidade em espaços confinados; pneus de poliuretano antiestático e rolamentos de precisão reduzem resistência ao rolamento.
• Adequação e fixação de tambores: a cinta ajustável manuseia tambores de 50–220 L (diâmetro 350–610 mm); tambores com menos de 350 mm de diâmetro podem ser manuseados com um inserto para tambores muito pequenos (opção INS01); compatibilidade com tambores MAUSER indicada; garra de borda incluída para evitar deslizamento.

Características opcionais

• Certificação ATEX / UKEX para zonas 1, 2, 21 e 22
• Garra motorizada com almofadas flexíveis para tambores 50–220 L
• Rotação hidráulica motorizada com controles no painel traseiro ou frontal
• Sistema de tração pneumático para deslocamento de tambores por longas distâncias
• Alturas de elevação telescópicas/variáveis (mastro simples até 1500 mm; telescópico até 2700 mm)
• Dimensões de pernas variáveis para adaptar-se ao equipamento existente
• Cinta de tamanho fixo para tambores de aço/plástico 200–220 L
• Sistema de pesagem com célula de carga e visor digital para pesagens em processo
• Inserto para tambores muito pequenos para recipientes a partir de 50 L (INS01)

Especificações técnicas

• Designação do modelo: STP01-DRU01-SS-Ex
• Carga de trabalho segura (SWL): 350 kg
• Funções: elevação/descida motorizada, rotação manual, empurrar/puxar manual
• Alimentação: pneumático – mínimo 400 L/min, ótimo 760 L/min a 6 bar com mangueira de ar flexível de 13 mm
• Controles: botões com capa de silicone e parada de emergência
• Altura de elevação: 1400 mm
• Altura de basculamento: 1400 mm a 15°; 1325 mm a 30° (para tambor de 205 L)
• Compatibilidade de tambores: tambores de aço e plástico, 50–220 L (inclui tambores MAUSER)
• Conjunto de cinta: cinta segmentada ajustável/universal com catraca inox 50 mm e cinta de poliéster
• Fixação adicional: garra de borda incluída para segurar a borda superior do tambor
• Caixa de rotação: parafuso sem-fim auto-bloqueante 120:1 com manivela manual
• Construção: aço inoxidável grau 304
• Preparação do metal: peças inox jateadas com água e vibro-polisidas, acabamento liso
• Proteção: proteção transparente em policarbonato antiestático e inquebrável
• Dimensões das pernas: largura interna entre sapatilhas 850 mm, largura externa total 1080 mm
• Rodas dianteiras: duas rodas fixas 160 mm, centro em alumínio com pneus em poliuretano antiestático e rolamentos de precisão
• Rodas traseiras: duas rodas dirigíveis 160 mm, centro em alumínio com pneus em poliuretano antiestático e rolamentos de precisão
• Nível de ruído: <76 dBA
• Conformidade: CE / UKCA; ATEX / UKEX (zonas 1, 2, 21, 22)
