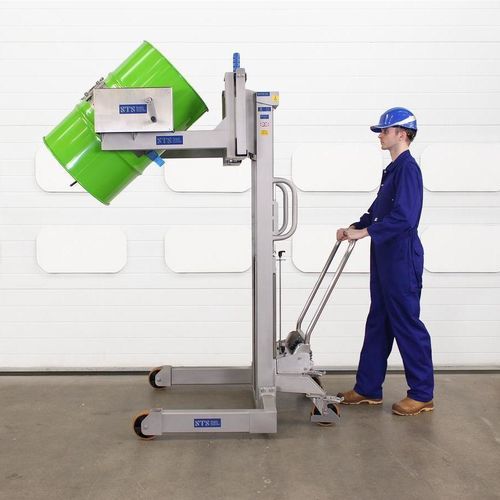

Elevador de tambor manual STM01-DRU01-SS

com manivelacom manivelagiratório

Visão geral
Este rotador manual para tambores INOX com sistema manual-hidráulico permite elevar e decantar tambores de vários tamanhos de forma ergonómica. A construção em aço inoxidável 304 com acabamento polido por vibração é adequada a ambientes alimentares, farmacêuticos e industriais em geral.

Principais características

• Bomba manual: duas bombas manuais-hidráulicas na pega traseira para elevação; válvula de descida controlável para o abaixamento; concebido para cumprir as orientações de movimentação manual.
• Cinta universal para tambores: banda segmentada ajustável com catraca em aço inoxidável de 50 mm e cinta em poliéster; ajustável para diâmetros de 350 mm a 600 mm.
• Aperto de aba ajustável: grampo de encaixe rápido que agarra a aba superior do tambor para evitar deslizamento (eficaz em tambores plásticos); ajustável através de pino de fixação.
• Caixa de engrenagens robusta: redutor sem-fim autocontrolante com razão 120:1 e pega manual; evita a rotação quando a pega é libertada.
• Compatibilidade de tambores: compatível com tambores de aço, plástico e fibra de 50–220 litros, incluindo tambores MAUSER.
• ATEX disponível: unidades podem ser fornecidas certificadas ATEX/UKEX para zonas 1, 2, 21 e 22 com rodas antiestáticas, proteções, correntes de aterramento e documentação.
• Construção e acabamento: chassis em aço inox 304; pistão de elevação niquelado/cromado; conjunto de bomba em alumínio revestido a inox; acabamento polido por vibração para superfícies higiénicas.
• Rodas: duas rodas dianteiras fixas de 160 mm e duas rodas traseiras orientáveis de 160 mm (centro em nylon com pneus de poliuretano e rolamentos de precisão).
• Baixa manutenção, longa vida útil: concebido para durabilidade com vida útil estimada superior a 20 anos em uso normal.

Casos de uso / Benefícios

• Elevação e decantação ergonómica de tambores em indústrias alimentares, farmacêuticas e processos industriais gerais.
• Agarre seguro para uma ampla gama de tipos e tamanhos de tambores para reduzir risco de deslizamento e derrames.
• Opções como sistemas de pesagem integrados, bandas de diâmetro fixo, insertos para pequenos tambores e certificação ATEX para adaptar o equipamento aos requisitos do processo.

Especificação (resumo)
Capacidade de trabalho segura (SWL): 350 kg
Funções: Elevação/descida manual, rotação manual, empurrar/puxar manual
Bomba manual: bomba manual-hidráulica para elevar; válvula de descida controlável para descer; rotação e deslocamento manuais
Altura de elevação: 1400 mm
Folga de basculamento: 1400 mm a 15° / 1325 mm a 30° (tambor 205 L)
Compatibilidade de tambores: aço, plástico e fibra, 50–220 litros (incl. MAUSER)
Montagem da banda: banda universal segmentada com catraca inox 50 mm e cinta em poliéster
Caixa de rotação: sem-fim autocontrolante 120:1 com pega manual
Construção: chassis aço inox 304; pistão de elevação niquelado/cromado; correntes de elevação zincadas; carcaça da bomba em alumínio
Tratamento de metal: peças em inox polidas por vibração com acabamento liso e limpo
Proteção: proteção transparente inquebrável em policarbonato (versões antiestáticas para modelos Ex)
Dimensões das pernas: largura interna entre os apoios 850 mm; largura exterior total 1080 mm
Rodas dianteiras: duas rodas fixas 160 mm, centro em nylon, pneus em poliuretano e rolamentos de precisão
Rodas traseiras: duas rodas orientáveis 160 mm, centro em nylon, pneus em poliuretano e rolamentos de precisão
Conformidade: CE / UKCA (ATEX / UKEX disponível para modelos Ex)

Especificações técnicas

• Modelo: STM01-DRU01-SS (ver designação do produto)
• Capacidade de trabalho segura (SWL): 350 kg
• Altura de elevação: 1400 mm
• Folga de basculamento: 1400 mm @ 15° / 1325 mm @ 30° (para tambor 205 L)
• Tamanhos de tambores tratados: 50–220 L (aço, plástico, fibra; inclui MAUSER)
• Intervalo de diâmetro da banda (universal): 350–600 mm (segmentada, ajustável)
• Mecanismo da banda: catraca inox 50 mm com cinta em poliéster
• Relação caixa de rotação: 120:1 (sem-fim, autocontrolante)
• Tipo de bomba: bomba manual-hidráulica com válvula de descida controlável
• Materiais: chassis aço inox 304; pistão de elevação niquelado/cromado; correntes zincadas; carcaça da bomba em alumínio
• Acabamento: inox polido por vibração para superfícies higiênicas
• Proteção: ecrã em policarbonato inquebrável (opção antiestática para modelo Ex)
• Especificação das rodas: rodas 160 mm centro nylon com pneus em poliuretano e rolamentos de precisão (dianteiras fixas, traseiras orientáveis)
• Dimensões das pernas: largura interna 850 mm; largura total 1080 mm
• Opções: configuração ATEX/UKEX (zonas 1,2,21,22); sistema de pesagem integrado (precisão ±0,1 kg); dimensões de pernas alternativas; banda de diâmetro fixo para tambores grandes; inserto para pequenos tambores <50 L
• Documentação disponível: desenhos técnicos, documento de aptidão para tambores, instruções de operação (PDFs disponíveis)
• Conformidade / Certificação: CE / UKCA; ATEX/UKEX disponível para modelos Ex
