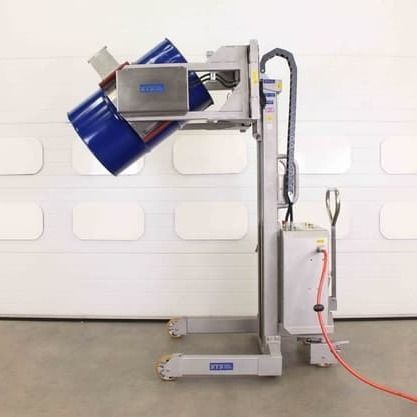

Elevador de tambor motorizado STP01-RRH01-SS-Ex

pneumáticoeletro-hidráulicocom manivela

Visão geral do produto
Virador de tambores em aço inoxidável projetado para ambientes industriais higiênicos. Adequado para levantar, apertar e inverter tambores de aço, plástico e papelão de 50 a 220 L. Disponível em versão eletro-hidráulica com bateria (elétrica) ou accionada por ar (pneumática); variantes pneumáticas podem ser fornecidas com certificação ATEX / UKEX para zonas 1, 2, 21 e 22.

Principais características

• Garra motorizada, elevação motorizada e rotação motorizada para manuseio sem contacto e ciclos rápidos.
• Cabeça de aperto hidráulica de tensão constante com manómetro para monitorização pelo operador.
• Circuitos de elevação conformes com paragem de emergência, interruptor de chave removível e válvula de protecção hidráulica nos cilindros.
• Caixa de engrenagens motorizada permite inversão completa a 180° para esvaziar tambores em recipientes ou processos.
• Almofadas de aperto flexíveis para diâmetros 280–610 mm e alturas até 1000 mm; almofadas configuráveis para retirada de cantos de paletes; acessório INS02 para tambores plásticos L-ring.
• Construção em aço inox 304 com acabamento jateado a água e vibro-polido para limpeza facilitada e conformidade higiénica.
• Direção traseira estilo Ackermann, travões de estacionamento controlados pelo operador e protecções em policarbonato inquebrável (antiestático na variante Ex).
• Modelo elétrico: duas baterias a bordo 80 Ah e carregador inteligente 230 V integrado; modelo pneumático: requer fornecimento de ar comprimido (opções ATEX disponíveis).

Opções

• Certificação ATEX / UKEX para variantes pneumático-hidráulicas (zonas 1, 2, 21, 22).
• Timoneria com accionamento elétrico para deslocações longas.
• Elevação telescópica / variável (mastro simples ~1500 mm; telescópico até ~2700 mm).
• Dimensões das pernas variáveis para integração em máquinas e utilização em corredores estreitos.
• Sistema de pesagem por célula de carga com visor fixo para pesagens durante a manipulação.

Dados técnicos / especificações

• Exemplos de modelos: STE01-RRH01-SS (Electric) e STP01-RRH01-SS-Ex (Pneumatic ATEX/UKEX).
• Carga de trabalho segura (SWL): 300 kg.
• Funções: Elevação/descida motorizada, garra motorizada, rotação motorizada, empurrar/puxar manual.
• Alimentação eléctrica: Duas baterias a bordo 80 Ah que alimentam uma bomba eletro-hidráulica; carregador inteligente 230 V integrado na caixa de comando.
• Alimentação pneumática (modelo ATEX): Alimentado por ar — min. 400 L/min, óptimo 760 L/min a 6 bar com mangueira flexível 13 mm.
• Controlo: Botões com capa de silicone, paragem de emergência, interruptor de chave removível, indicador digital de bateria, manómetro de pressão da garra.
• Curso de elevação: 1515 mm.
• Folga de inclinação: 1415 mm a 15° / 1338 mm a 30° (medido com tambor 205 L).
• Compatibilidade de tambores: Aço, plástico e cartão 50–220 L (inclui MAUSER); tambores plásticos L-ring requerem acessório INS02.
• Cabeça de aperto: Cabeça hidráulica de tensão constante com manómetro para operação sem intervenção.
• Rotação motorizada: Inversão completa 180° por caixa de engrenagens.
• Construção: Aço inoxidável 304; acabamento jateado a água e vibro-polido.
• Dimensões das pernas: Largura interna entre forquilhas 850 mm; largura externa total 1080 mm.
• Rodas: Dianteiras — duas fixas 160 mm; Traseiras — duas direcionais 160 mm (materiais variam por modelo; pneus condutivos na variante ATEX).
• Nível de ruído: <76 dBA.
• Conformidade: CE / UKCA. ATEX / UKEX disponível para modelos pneumáticos Ex; declaração de conformidade fornecida para unidades Ex.
