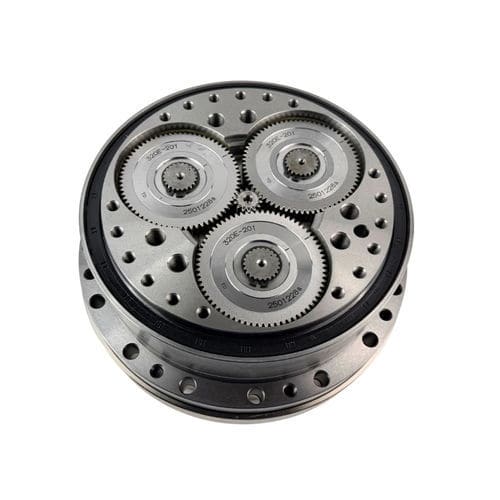

Redutor planetário HRD-40E-XXcicloidalharmônicocoaxial
Guardar nos favoritos
Comparar
Características
- Tipo
- planetário, cicloidal
- Orientação dos eixos
- coaxial
- Tipo de eixo-árvore
- de eixo vazado, de eixo maciço
- Torque
- 200–500 Nm, 500–1000 Nm, 1–2 kNm
- Montagem
- para montagem em flange, pendular, com pé de suporte
- Características construção
- modular, flangeado, oco
- Número de estágios
- de dois estágios
- Performance
- de alta precisão, de alto desempenho, silencioso, com folga reduzida, de alto torque, de elevada rigidez, sem folga, de alta velocidade
- Aplicações
- para aparelhos médicos, para robótica, para transmissão, para máquina de arquear e endireitar, de articulação, para a indústria do papel, para servomotor, de transmissão, máquina, para máquina embaladora, para máquina de papel, para automatismo, para motor CC, para antena, de perfis, para o sector das gruas e plataformas elevatórias, industrial, para motor elétrico, para transportador, para AGV, para máquina de impressão, para equipamento de movimentação, para máquina-ferramenta, para maquinaria de elevação, para têxteis, para aplicações trituração, para máquina de trefilação de cordas, para tela de proteção solar de grande dimensão, para roda dentada, para produtos farmacêuticos, para prensa de impressão, para máquina de processamento de alimentos, para aplicações marítimas, de ferramentas, para maquinaria, para guincho, para a indústria alimentícia, para atuador, para bomba, para elevador de balde, para transportador, para ombrelone de grandes dimensões, para sistema pinhão-cremalheira, para veículos, de ventilador, para máquina de corte, para secador Yankee, para equipamento eletrônico, para roda motriz elétrica, para turbina eólica, para aplicações laser, para tanque de clareamento, para eixo, para serviços pesados
- Outras características
- sob medida, grande, de alta qualidade, com transmissão mecânica, com pés, NEMA 23, NEMA 34, NEMA 17
- Velocidade de rotação
15 rpm
(94,2478 rad.min-1)- Relação de redução
81 unit, 105 unit, 121 unit, 153 unit
Descrição
O redutor RV integrado em flange da série E representa uma solução de redução de velocidade concebida com precisão para aplicações mecânicas de elevado desempenho. Este sistema de transmissão avançado apresenta um mecanismo de engrenagem diferencial fechado de duas fases que combina configurações de engrenagem de pino cicloidal e engrenagem planetária, com um design de veio de saída sólido. A unidade vem montada de fábrica com vedação de flange e pré-lubrificada com massa lubrificante RV especializada, permitindo a integração imediata com servomotores aquando da instalação.
Aplicações de robótica industrial:
Para braços robóticos com cargas úteis de efetores finais ≤20kg: Utilizado principalmente em juntas de base para carga elevada (normalmente J1-J4)
Para braços robóticos com cargas úteis do efector final >20kg: Todas as seis articulações utilizam redutores RV
Como componente crítico de transmissão, os redutores RV garantem uma precisão de posicionamento excecional nos sistemas robóticos.
● Transmissão de potência de alta precisão
a. capacidade de binário de 50-7000 N-m para aplicações pesadas (robôs de soldadura/manuseamento de materiais)
b. <1 arcmin de folga com excecional precisão de posicionamento repetido (±16 arcsec)
● Ciclo de vida operacional alargado
a. A malha ≥30 dentes assegura uma distribuição uniforme do desgaste (6.000-10.000 horas de serviço)
b. Resistência à fadiga superior em comparação com os accionamentos harmónicos para um funcionamento contínuo 24/7
● Caraterísticas de desempenho adaptáveis
a. eficiência de transmissão de 85%-95% com perda de potência minimizada
b. gama de relações de redução 31-203 através de configurações de engrenagens planetárias personalizáveis
● Desempenho de movimento dinâmico
a. A conceção de baixa vibração assegura um funcionamento suave sem oscilação do efector final
b. A resposta de aceleração instantânea permite o seguimento de trajectórias a alta velocidade
---
