Redutor flangeado RV
cicloidalcoaxialde eixo vazado

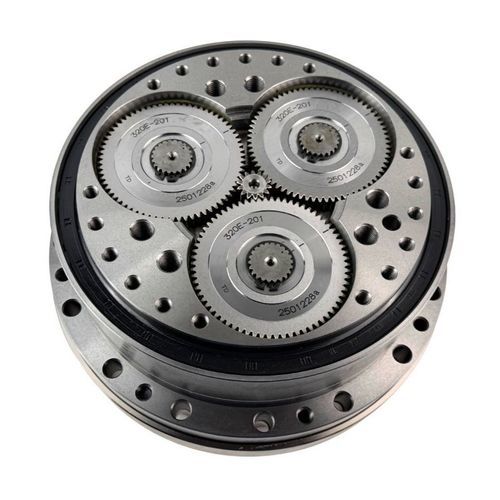

Redutor flangeado - RV - Suzhou Honpine Precision Industry Co., Ltd. - cicloidal / coaxial / de eixo vazado
Redutor flangeado - RV - Suzhou Honpine Precision Industry Co., Ltd. - cicloidal / coaxial / de eixo vazado
Redutor flangeado - RV - Suzhou Honpine Precision Industry Co., Ltd. - cicloidal / coaxial / de eixo vazado - imagem - 2
Redutor flangeado - RV - Suzhou Honpine Precision Industry Co., Ltd. - cicloidal / coaxial / de eixo vazado - imagem - 3
Redutor flangeado - RV - Suzhou Honpine Precision Industry Co., Ltd. - cicloidal / coaxial / de eixo vazado - imagem - 4
Redutor flangeado - RV - Suzhou Honpine Precision Industry Co., Ltd. - cicloidal / coaxial / de eixo vazado - imagem - 5
Redutor flangeado - RV - Suzhou Honpine Precision Industry Co., Ltd. - cicloidal / coaxial / de eixo vazado - imagem - 6
Guardar nos favoritos
Comparar
Mais informações no site da Suzhou Honpine Precision Industry Co., Ltd.

Características

Tipo
cicloidal
Orientação dos eixos
coaxial
Tipo de eixo-árvore
de eixo vazado, de eixo maciço
Torque
2–50 Nm, 100–200 Nm, 200–500 Nm, 50–100 Nm, 500–1000 Nm, 1–2 kNm, 2–5 kNm, 5–10 kNm
Montagem
para montagem em flange
Características construção
flangeado, oco
Número de estágios
de dois estágios
Performance
de alta precisão, de alto desempenho, de alto rendimento, com folga reduzida, de elevada rigidez, para cargas pesadas
Aplicações
para servomotor, para transmissão, para máquina de arquear e endireitar, para veículo de obras, para máquina injetora, para funcionamento contínuo, para robô, de transmissão, para aplicações marítimas, para equipamento eletrônico, industrial, para máquina embaladora, para máquina de impressão, para serviços pesados, máquina, para motor de alta potência, para maquinaria, para máquina de corte, para automatismo, para aplicações médicas, para o sector das gruas e plataformas elevatórias, para a indústria automóvel, para máquina-ferramenta, para máquina de papel, para equipamento de movimentação, para máquina de processamento de alimentos
Outras características
de alta qualidade, robusto, com placa, com adaptador de motor
Velocidade de rotação

2.000 rpm, 3.000 rpm, 3.500 rpm
(12.566,3706 rad.min-1, 18.849,5559 rad.min-1, 21.991,1486 rad.min-1)

Relação de redução

MÍN: 53,5 unit

MÁX: 192,4 unit

Descrição

Introdução do produto O redutor RV integrado à flange da série E representa uma solução de redução de velocidade de precisão projetada para aplicações mecânicas de alto desempenho. Este avançado sistema de transmissão possui um mecanismo de engrenagem diferencial fechado de dois estágios que combina configurações de engrenagem de pino cicloidal e planetária, com um design de eixo de saída sólido. A unidade vem montada de fábrica com vedação de flange e pré-lubrificada com graxa RV especializada, permitindo integração imediata com motores servo na instalação. Aplicações em robótica industrial: Para braços robóticos com cargas úteis de efetor final ≤20kg: Implantados principalmente em juntas de base a alta carga (tipicamente J1-J4) Para braços robóticos com cargas úteis de efetor final >20kg: Todas as seis juntas utilizam redutores RV Como componente de transmissão crítico, os redutores RV garantem precisão de posicionamento excepcional em sistemas robóticos. Características - Configuração de eixo de saída sólido - Vedação de flange pré-instalada com lubrificação RV especializada para operação plug-and-play - Sistema de redução de dois estágios - Redução primária: Transmissão de engrenagem planetária evolvente para redução inicial de velocidade - Redução secundária: Transmissão cicloidal para estabilidade de torque aprimorada - Rigidez estrutural aprimorada - Suporte de disco rígido garante distribuição de carga ideal e deformação mínima - Montagem de eixo de manivela múltipla com rolamentos de precisão oferece resistência superior ao impacto - Arquitetura compacta e fechada - Mecanismo de transmissão integrado dentro dos rolamentos do transportador planetário minimiza as dimensões axiais Vantagens - Transmissão de potência de alta precisão - Capacidade de torque de 50-7000 N·m para aplicações pesadas (robôs de soldagem/manuseio de materiais) - Folga 20kg: todas as seis juntas - Capacidade de torque: 50-7000 N·m - Folga: <1 minuto de arco - Precisão de reposicionamento: ±16 segundos de arco - Vida útil: 6,000-10,000 horas - Eficiência de transmissão: 85%-95% - Relação de redução: 31-203 (personalizável) - Baixa vibração, alta rigidez, alta resistência à fadiga
