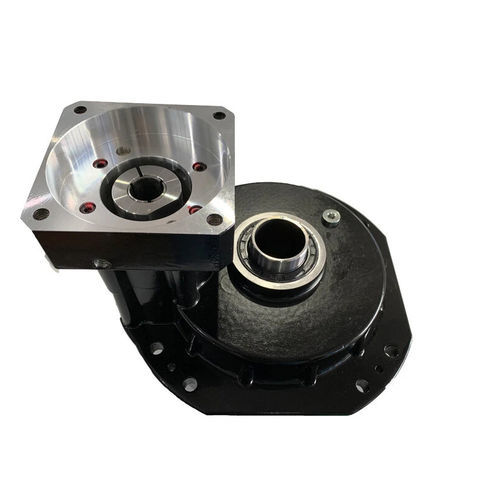

Servorredutor planetário HRD-200C-XXde engrenagens cilíndricascoaxialde eixo vazado
Guardar nos favoritos
Comparar
Características
- Tipo
- planetário, de engrenagens cilíndricas
- Orientação dos eixos
- coaxial
- Tipo de eixo-árvore
- de eixo maciço, de eixo vazado
- Torque
- 200–500 Nm, 500–1000 Nm, 1–2 kNm, 2–5 kNm
- Montagem
- para montagem em flange, com pé de suporte
- Características construção
- compacto, flangeado, modular, oco
- Número de estágios
- de dois estágios
- Performance
- de precisão, com folga reduzida, de alto desempenho, sem manutenção, de alto rendimento, de elevada rigidez, de alto torque, de alta velocidade, silencioso, para cargas pesadas
- Aplicações
- para produtos farmacêuticos, para transmissão, industrial, para a indústria alimentícia, máquina, para robótica, para automatismo, para máquina-ferramenta, para aeronáutica, para eixo, para máquinas, para serviços pesados, para máquina de corte
- Outras características
- de alta qualidade, sob medida, de baixa velocidade
- Velocidade de rotação
15 rpm
(94,2478 rad.min-1)- Relação de redução
194,22 unit
Descrição
O redutor RV integrado em flange da série C é um dispositivo de redução de precisão especificamente concebido para aplicações mecânicas. Apresenta um sistema de engrenagens diferencial fechado de duas fases, constituído por rodas dentadas ciclóides e engrenagens planetárias, com um veio de saída oco. A unidade vem selada de fábrica com flanges e pré-cheia com massa lubrificante RV especializada, permitindo a instalação direta com servomotores após a desembalagem.
Em aplicações de robótica industrial:
Para braços robóticos com cargas no efector final ≤20kg, os redutores RV são utilizados principalmente em juntas de base para carga elevada (normalmente juntas 1-4)
Para braços robóticos com cargas do efector final >20 kg, todas as seis articulações utilizam normalmente redutores RV
Os redutores RV são o principal componente de transmissão que assegura a precisão do posicionamento do braço robótico.
Caraterísticas
elevada capacidade de carga e precisão:
a. Gama de binários: 50-7000 N-m, adequado para braços robóticos pesados (soldadura, manuseamento de materiais, etc.)
vida útil e fiabilidade prolongadas:
a. A malha de vários dentes (≥30 dentes) assegura uma distribuição uniforme do desgaste (vida útil: 6.000-10.000 horas)
b. Resistência à fadiga superior em comparação com os accionamentos harmónicos, ideal para funcionamento contínuo 24/7
adaptabilidade de transmissão de alta eficiência:
a. Eficiência de transmissão: 85%-95% com perda mínima de energia
b. Ampla gama de rácios de redução (31-203), ajustável através da configuração dos dentes da engrenagem planetária
excelente desempenho dinâmico:
a. O design de baixa vibração assegura um funcionamento suave do braço robótico sem trepidação do efector final
b. A resposta de aceleração rápida permite o seguimento de trajectórias a alta velocidade
---
Catálogos
Não estão disponíveis catálogos para este produto.
Ver todos os catálogos da Suzhou Honpine Precision Industry Co., Ltd.Outros produtos Suzhou Honpine Precision Industry Co., Ltd.
