Visão geral do produto

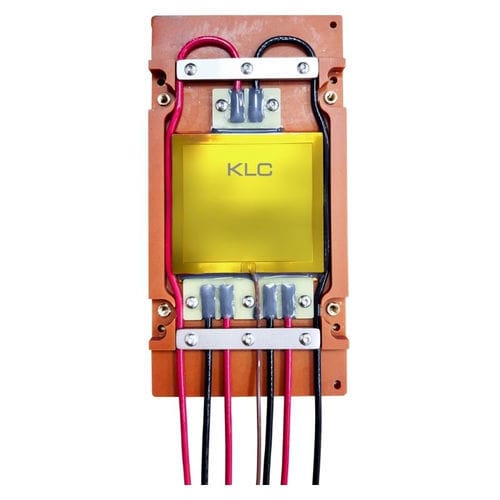

O TTV KLC de super alta potência com base de montagem em baquelite é um simulador térmico de nível laboratorial projetado para fixar com segurança placas frias refrigeradas a líquido e reproduzir cargas térmicas controladas até 12 800 W para validação térmica em IA, HPC, CPU/GPU e sistemas de alta densidade.

Resumo
O TTV integra uma placa de montagem em baquelite que reduz movimento mecânico e perda térmica, fornecendo uma interface plana e repetível para validação de cold plates e testes de refrigeração líquida.

Principais características

• Base de baquelite para montagem de placa fria: superfície de fixação direta com padrões de furação configuráveis para garantir contato mecânico estável.
• Validação térmica: pressão de contato consistente entre aquecedor e placa fria para medições repetíveis.
• Saída de alta potência ajustável: variantes ajustáveis 12–600 V e unidades fixas 110 V / 220 V; faixas de potência desde alguns watts até 12 800 W.
• Opções de sensor de temperatura: compatível com sensores NTC ou RTD integrados, monoponto ou multiponto, para monitoramento em tempo real.
• Personalização completa: dimensões personalizadas (padrão 30×30 mm a 80×80 mm ou conforme footprint), densidade de potência, faixas de tensão, padrões de furação e configurações de montagem.

Tabela resumida (extrato)
Dimensões A × B (mm) | Tensão ajustável (V) | Corrente máx (A) | Potência máx (W)
30 × 30 | 12–600 | 15.0 | 1800
35 × 35 | 12–600 | 21.0 | 2450
40 × 40 | 12–600 | 14.0 | 3200
50 × 50 | 12–600 | 10.4 | 5000
60 × 60 | 12–600 | 12.5 | 7200
80 × 80 | 12–600 | 50.6 | 12800

Como selecionar seu TTV

• Faixa de potência alvo (W): defina a carga térmica máxima a simular conforme o DUT.
• Tensão de operação (V): especifique a fonte disponível (12–600 V ajustável ou 110/220 V fixo).
• Monitoramento de temperatura: indique tipo de sensor preferido (NTC/RTD) e monoponto ou multiponto.
• Limites mecânicos e arranjo de refrigeração: forneça espaço disponível, footprint de montagem e abordagem de refrigeração (ar, cold plate, imersão, OAM).

Configurações 12V ~ 600V (dados)
Dimensões (mm) | Tensão ajustável (V) | Faixa de potência (W) | Corrente máx (A)
30 x 30 | 12 ~ 48 | 5 ~ 280 | 6
30 x 30 | 24 ~ 80 | 15 ~ 800 | 10
30 x 30 | 48 ~ 120 | 20 ~ 1600 | 15
30 x 30 | 80 ~ 200 | 50 ~ 2000 | 16
30 x 30 | 120 ~ 250 | 100 ~ 2000 | 16
30 x 30 | 200 ~ 400 | 300 ~ 2000 | 7
30 x 30 | 250 ~ 600 | 450 ~ 2000 | 7
35 x 35 | 12 ~ 48 | 5 ~ 400 | 10
35 x 35 | 24 ~ 80 | 15 ~ 1000 | 14
35 x 35 | 48 ~ 120 | 30 ~ 2000 | 20
35 x 35 | 80 ~ 200 | 100 ~ 2200 | 20
35 x 35 | 120 ~ 250 | 200 ~ 2500 | 12
35 x 35 | 200 ~ 400 | 500 ~ 2500 | 8
35 x 35 | 250 ~ 600 | 750 ~ 2500 | 6
40 x 40 | 12 ~ 48 | 5 ~ 380 | 8
40 x 40 | 24 ~ 80 | 20 ~ 1000 | 13
40 x 40 | 48 ~ 120 | 60 ~ 2000 | 19
40 x 40 | 80 ~ 200 | 80 ~ 2400 | 20
40 x 40 | 120 ~ 250 | 200 ~ 3000 | 16
40 x 40 | 200 ~ 400 | 500 ~ 3200 | 11
40 x 40 | 250 ~ 600 | 800 ~ 3200 | 11
50 x 50 | 12 ~ 48 | 10 ~ 380 | 8.0
50 x 50 | 24 ~ 80 | 25 ~ 1000 | 13.3
50 x 50 | 48 ~ 120 | 60 ~ 1600 | 17
50 x 50 | 80 ~ 200 | 150 ~ 2500 | 15
50 x 50 | 120 ~ 250 | 300 ~ 4000 | 19
50 x 50 | 200 ~ 400 | 850 ~ 4500 | 10
50 x 50 | 250 ~ 600 | 1400 ~ 5000 | 11
60 x 60 | 12 ~ 48 | 10 ~ 280 | 6
60 x 60 | 24 ~ 80 | 20 ~ 800 | 10
60 x 60 | 48 ~ 120 | 80 ~ 1800 | 15
60 x 60 | 80 ~ 200 | 200 ~ 2400 | 13
60 x 60 | 120 ~ 250 | 450 ~ 3600 | 15
60 x 60 | 200 ~ 400 | 1300 ~ 4600 | 12
60 x 60 | 250 ~ 600 | 2000 ~ 5000 | 12.5
80 x 80 | 12 ~ 48 | 10 ~ 450 | 10
80 x 80 | 24 ~ 80 | 20 ~ 1200 | 16
80 x 80 | 48 ~ 120 | 80 ~ 2000 | 20
80 x 80 | 80 ~ 200 | 200 ~ 3000 | 19
80 x 80 | 120 ~ 250 | 400 ~ 4000 | 21
80 x 80 | 200 ~ 400 | 1200 ~ 6000 | 19
80 x 80 | 250 ~ 600 | 1800 ~ 8000 | 15

Configurações 110V / 220V (resumo)
Voltagem (V) | Dimensões (mm) | Potências selecionáveis (W)
110 | 30 x 30 | 80, 260, 1500
110 | 35 x 35 | 130, 550, 2100
110 | 40 x 40 | 150, 400, 2000
110 | 50 x 50 | 250, 500, 2000
110 | 60 x 60 | 360, 740, 1500
110 | 80 x 80 | 320, 660, 2400
220 | 30 x 30 | 320, 1000
220 | 35 x 35 | 540, 2200
220 | 40 x 40 | 600, 1600
220 | 50 x 50 | 1000, 2000
220 | 60 x 60 | 1500, 3000, 6000
220 | 80 x 80 | 1300, 2600, 9600

Destaques técnicos

• Base de baquelite: montagem direta em cold plates com alinhamento para manter pressão de contato constante.
• Opções de voltagem: ajustável 12–600 V ou fixa 110 / 220 V.
• Alta potência: saída total até 12 800 W.
• Tamanhos personalizáveis: 30×30 mm a 80×80 mm ou conforme necessidade.
• Cablagem e sensores: suporte para cabos de alta tensão certificados (ex.: UL 12AWG/16AWG) e sensores NTC/RTD integráveis.

Aplicações

• Testes de desempenho de cold plates e refrigeração líquida para IA/HPC
• Avaliação de materiais TIM
• Benchmarking de vapor chamber e dissipadores
• Validação de projetos de imersão e OAM
• Desenvolvimento e validação laboratorial de soluções de refrigeração

Notas
O TTV é projetado para fornecer simulação térmica repetível de nível laboratorial com montagem mecânica segura para eliminar instabilidades durante os testes. Padrões de furação personalizados, recursos de montagem e configurações de potência/voltagem estão disponíveis para se adequarem a footprints específicos de placas frias.

Especificações técnicas

• Família de modelos: Thermal Test Vehicle (TTV)
• Potência máxima selecionável: até 12 800 W
• Base de montagem padrão: placa de baquelite
• Dimensões padrão: 30×30, 35×35, 40×40, 50×50, 60×60, 80×80 mm (personalizável)
• Opções de voltagem: 12–600 V ajustável ou 110 V / 220 V fixo
• Sensores de temperatura: suporte a NTC / RTD monoponto ou multiponto
• Cablagem: suporte a cabos UL 12AWG / 16AWG conforme configuração
• Aplicações principais: validação cold plate, testes de refrigeração líquida, avaliação TIM, benchmarking de vapor chamber
