Carga eletrônica de alta potência Thin Plate TTV

CC

Visão geral

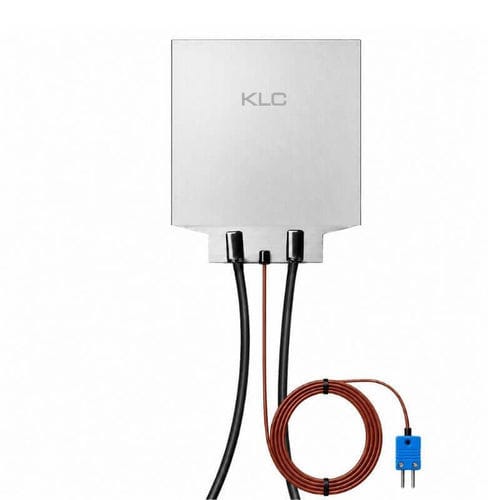

O Thin Plate TTV (Thermal Test Vehicle) é um módulo de carga térmica de placa fina baseado em KLC TTV 2.0, concebido para gerar calor ajustável e reproduzível por controlo de tensão para validação térmica a nível de chip e sistema, análise de hotspots e benchmarking de sistemas de refrigeração.

Principais capacidades

• Carga térmica ajustável com precisão controlada pela tensão de entrada
• Suporta aplicações de baixo a alto fluxo térmico e configurações multizona
• Operação segura e repetível por aumento de tensão em etapas
• Sensores de temperatura integrados opcionais para monitorização em tempo real (NTC, RTD ou termopar)
• Footprints padrão de 30×30 a 80×80 mm e dimensões personalizadas disponíveis
• Opções de tensão: faixa CC ajustável (ex. 12–600 V) ou modelos fixos 110 V / 220 V

Operação e monitorização
O TTV regula a saída térmica variando a tensão de entrada; é compatível com fontes de alimentação CC ajustáveis. Para testes seguros e repetíveis, iniciar com baixa tensão e aumentar por etapas até a potência alvo. Sensores integrados, quando especificados, fornecem feedback de temperatura em tempo real para controlo, proteção e ensaios de fiabilidade.

Opções de personalização

• Footprints mecânicos personalizados (padrão: 30×30, 35×35, 40×40, 50×50, 60×60, 80×80 mm)
• Especificação de potência alvo e densidade de potência (W/cm²) para designs de alto fluxo térmico
• Configurações de tensão fixa ou ajustável
• Opções de sensores integrados: NTC, RTD, termopar
• Personalização de montagem, interface e layout; opções multizona com alimentação independente
• Design térmico específico por aplicação (refrigeração líquida, heat pipe, cold plate, testes de servidores IA)

Como selecionar o seu TTV

• Defina a faixa de potência alvo e a tensão de operação necessária para o seu cenário de teste
• Especifique o tamanho da footprint, a densidade de potência requerida (W/cm²) e as restrições de montagem/interface
• Indique os requisitos de monitorização de temperatura e o tipo de sensor preferido
• Solicite recomendação de engenharia: a KLC irá aconselhar a configuração ideal e fornecerá uma ficha técnica completa

FAQ

• P1: O que é um Thin Plate TTV? Um módulo de carga térmica de precisão que simula a geração de calor a nível de chip/sistema para validação de refrigeração e testes de hotspots.
• P2: Como se controla a potência? Através da tensão de entrada; aumentar a tensão por etapas desde um arranque baixo para atingir a carga térmica alvo com segurança.
• P3: Qual é a faixa de potência? De alguns watts a vários kW dependendo da footprint e configuração; até ≈ 4.200 W para 80×80 mm conforme configuração.
• P4: É possível monitorizar a temperatura? Sim — sensores integrados opcionais fornecem feedback em tempo real.
• P5: Que tamanhos estão disponíveis? Footprints padrão 30×30 a 80×80 mm; tamanhos personalizados por encomenda.

Configurações disponíveis (12V~600V ajustável)
Dimensões (mm) | Tensão ajustável (V) | Faixa de potência (W) | Corrente máxima (A)
30 x 30 | 12 ~ 48 | 5 ~ 280 | 6.0
30 x 30 | 24 ~ 80 | 15 ~ 600 | 8.6
30 x 30 | 48 ~ 120 | 20 ~ 600 | 8.6
30 x 30 | 80 ~ 200 | 50 ~ 600 | 3.6
30 x 30 | 120 ~ 250 | 100 ~ 600 | 3.6
30 x 30 | 200 ~ 400 | 300 ~ 600 | 2.0
30 x 30 | 250 ~ 600 | 450 ~ 600 | 2.0
35 x 35 | 12 ~ 48 | 10 ~ 400 | 8.3
35 x 35 | 24 ~ 80 | 30 ~ 800 | 12.0
35 x 35 | 48 ~ 120 | 30 ~ 800 | 12.0
35 x 35 | 80 ~ 200 | 80 ~ 880 | 4.5
35 x 35 | 120 ~ 250 | 200 ~ 900 | 4.5
35 x 35 | 200 ~ 400 | 500 ~ 900 | 3.2
35 x 35 | 250 ~ 600 | 750 ~ 900 | 3.2
40 x 40 | 12 ~ 48 | 5 ~ 380 | 8.0
40 x 40 | 24 ~ 80 | 20 ~ 1000 | 12.5
40 x 40 | 48 ~ 120 | 80 ~ 1000 | 12.5
40 x 40 | 80 ~ 200 | 80 ~ 1000 | 5.6
40 x 40 | 120 ~ 250 | 200 ~ 1000 | 5.6
40 x 40 | 200 ~ 400 | 500 ~ 1000 | 3.6
40 x 40 | 250 ~ 600 | 800 ~ 1000 | 3.6
50 x 50 | 12 ~ 48 | 10 ~ 380 | 8.0
50 x 50 | 24 ~ 80 | 25 ~ 1050 | 13.3
50 x 50 | 48 ~ 120 | 60 ~ 1600 | 16.6
50 x 50 | 80 ~ 200 | 150 ~ 1600 | 8.0
50 x 50 | 120 ~ 250 | 300 ~ 1600 | 8.0
50 x 50 | 200 ~ 400 | 850 ~ 1800 | 6.0
50 x 50 | 250 ~ 600 | 1300 ~ 2000 | 6.5
60 x 60 | 12 ~ 48 | 10 ~ 280 | 6.0
60 x 60 | 24 ~ 80 | 20 ~ 800 | 10.0
60 x 60 | 48 ~ 120 | 80 ~ 1800 | 15.0
60 x 60 | 80 ~ 200 | 200 ~ 2000 | 11.1
60 x 60 | 120 ~ 250 | 450 ~ 2000 | 8.0
60 x 60 | 200 ~ 400 | 1300 ~ 2400 | 8.7
60 x 60 | 250 ~ 600 | 2000 ~ 2400 | 8.7
80 x 80 | 12 ~ 48 | 10 ~ 450 | 9.6
80 x 80 | 24 ~ 80 | 20 ~ 1200 | 16.0
80 x 80 | 48 ~ 120 | 80 ~ 2200 | 19.7
80 x 80 | 80 ~ 200 | 200 ~ 2200 | 18.2
80 x 80 | 120 ~ 250 | 400 ~ 3450 | 13.1
80 x 80 | 200 ~ 400 | 1200 ~ 4200 | 10.6
80 x 80 | 250 ~ 600 | 1900 ~ 4200 | 10.6

Especificações técnicas

• Marca: KLC Corporation
• Modelo / série: Thin Plate TTV (baseado em KLC TTV 2.0)
• Footprints padrão: 30×30 a 80×80 mm (personalizáveis)
• Faixa de tensão ajustável: ex. 12–600 V DC
• Opções tensão fixa: 110 V / 220 V
• Potência máxima relatada: até ≈ 4.200 W
• Sensores opcionais: NTC, RTD, termopar
• Aplicações: validação térmica de chips/AI/GPU/CPU, testes de refrigeração, R&D
