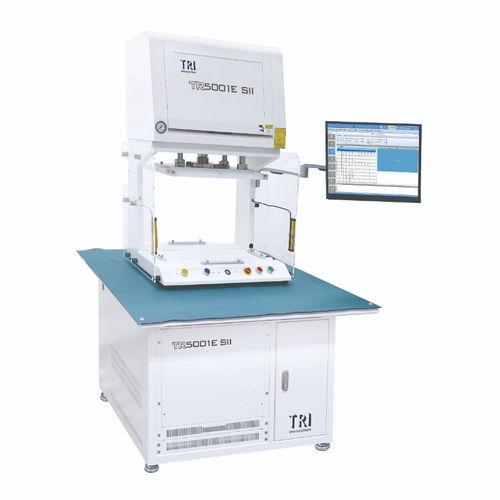

Testador de circuito integrado TR5001E SII

para diagnósticopara a indústria eletrônicaanalógico

Introdução
O TR5001E SII é um testador in‑circuit e funcional automatizado projetado para testes de produção de PCBs. Integra MDA com opções selecionáveis de ICT e teste funcional para reduzir a intervenção do operador e suportar alto rendimento. A plataforma ICT inclui auto‑calibração e autodiagnóstico para garantir confiabilidade de teste a longo prazo.

Recursos

• Caminho modular de atualização: MDA → ICT → teste funcional
• Autodiagnóstico integrado e função de auto‑calibração
• Medidas e testes de alta velocidade e alta precisão
• Interface de usuário intuitiva para desenvolvimento rápido de programas

Especificações do testador
Pontos de teste analógicos/híbridos: TR5001E SII: 3456
TR5001E SII INLINE: 2496
Sistema operativo: Microsoft® Windows 11
Tipo de fixture: Inline ou Offline (press); opção inline com interface de desconexão rápida de longa duração

Componentes de teste padrão

• Hardware analógico:
• Matriz de comutação de medição de 6 fios
• Fontes programáveis AC/DC/DC de alta tensão e corrente
• Medida de tensão AC/DC e corrente DC
• Medida de componentes R/L/C

Componentes opcionais

• Hardware analógico:
• Detecção de circuito aberto sem vetor TestJet
• Gerador de formas de onda arbitrárias
• Teste digital:
• Arquitetura 1:1 por pino não multiplexada com ajuste de nível independente por pino
• Fontes de alimentação DUT: 5 V@3 A, 3.3 V@3 A, 12 V@3 A, −12 V@1 A, 24 V@3 A
• Alimentação programável (2 CH): 0.2–3 V@2 A máx. ou 3–24 V@3 A máx.
• Opções DPS programáveis para alimentação DUT:
  (1) DPS3514: 30 V máx / 5 A máx / 100 W máx por canal / 4 CH por DPS
  (2) DPS3122: 30 V máx / 10 A máx / 200 W máx por canal / 2 CH por DPS
  (3) APPS7508: 75 V máx / 8 A máx / 200 W máx
• Boundary scan: testes BScan chain/cluster/virtual nails/virtual chain, IEEE1149.6
• Programação onboard: Flash, EEPROM, MAC
• ToggleScan: tecnologia combinada com BScan e funções vectorless para detectar pinos abertos ou em curto
• Sistema de gestão de rendimento: YMS 4.0
• Normas Industry 4.0: IPC‑Hermes‑9852, IPC‑CFX

Manuseio das placas
Tamanho máximo de PCB:
TR5001E SII: Padrão — 420 x 300 mm; Opcional — 600 x 350 mm
TR5001E SII INLINE: Padrão — 450 x 300 mm; Opcional — 500 x 360 mm
Espessura PCB: 0.6–5 mm


Dimensões
LxPxA:
TR5001E SII: 1000 x 900 x 1680–1700 mm
TR5001E SII INLINE: 900 x 900 x 1640 mm
Nota: torre de sinal não incluída; altura da torre de sinal: 392 mm
Peso:
TR5001E SII: 200 kg
TR5001E SII INLINE: 480 kg

Componentes de teste padrão / Diversos

• Inclui MDA com opções ICT e testes funcionais
• Auto‑calibração integrada e autodiagnóstico
• Medida e teste de alta velocidade e precisão

Downloads / Conteúdo para membros
Faça login para acessar o conteúdo para membros (downloads de produto disponíveis na área de membros).

Especificações técnicas

• Modelo: TR5001E SII
• Pontos de teste analógicos/híbridos: 3456 (TR5001E SII); 2496 (TR5001E SII INLINE)
• Sistema operativo: Microsoft Windows 11
• Tipo de fixture: Inline ou Offline (opção inline com interface de desconexão rápida de longa duração)
• Hardware analógico padrão: matriz 6 fios; fontes programáveis AC/DC/DC; medição de tensão AC/DC e corrente DC; medição de R/L/C
• Opcionais: TestJet, gerador de formas de onda arbitrárias, módulos DPS, boundary scan, programação onboard, ToggleScan
• Yield Management: YMS 4.0
• Normas: IPC‑Hermes‑9852, IPC‑CFX
• Tamanhos máximos de PCB e espessuras conforme indicado acima
• Dimensões e pesos conforme indicado acima
