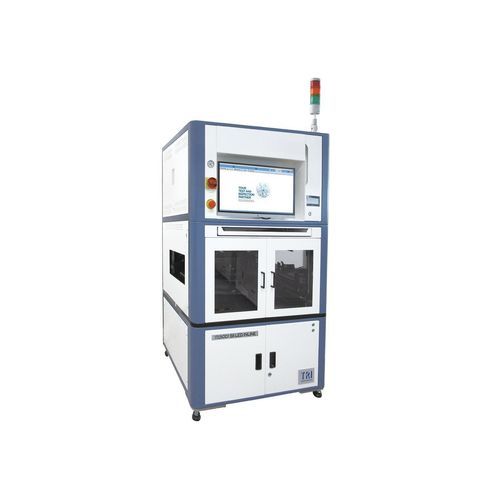

Testador de capacidade TR5001 SII LED

de performancede tensãode continuidade

Introdução
A série TR5001 SII LED da TRI é uma solução ICT+FCT desenvolvida para testes em alta produção de iluminação LED. Suporta até 1080 canais de teste LED e oferece testes paralelos multi-core com até 4 núcleos independentes. Auto-calibração, autodiagnóstico e a interface de desconexão rápida (QDI) garantem operação confiável a longo prazo, adequada a linhas de produção automotiva.

Características principais

• Teste paralelo multi-core (até 4 núcleos independentes)
• Analizador LED integrado com repetibilidade de 1%
• Arquitetura 1:1 por pino sem multiplexação
• Escalável de MDA para ICT e teste funcional
• Alta precisão e alto rendimento
• Até 1080 canais de teste LED (topo/baixo: até 540/540)
• Interface Quick Disconnection Interface (QDI) durável
• Posicionamento automático da largura do transportador
• Notificação de empenamento e desalinhamento da placa

Especificações do testador

• Pontos de teste analógicos/híbridos: 2048
• Sistema operativo: PC compatível com Windows 10 com USB
• Tipo de fixture: Inline ou Offline com QDI de longa duração

Componentes de teste padrão

• Hardware de teste analógico:
• Matriz de comutação de medição de 6 fios
• Fontes programáveis AC/DC e DC de alta tensão/corrente
• Medida de tensão AC/DC e corrente DC
• Medida de componentes R/L/C

Analizador LED no testador
Repetibilidade: 1%
Canais LED: Até 1080 (Topo: até 540 / Baixo: até 540)
Conexão de fixture: Quick Disconnection Interface (QDI)

Componentes opcionais

• Hardware analógico:
• Detecção de circuito aberto sem vetor TestJet
• Gerador de forma de onda arbitrária
• Teste digital:
• Arquitetura 1:1 por pino sem multiplexação com ajuste de nível por pino independente
• Programação do Serial Test Controller (STC)
• Fontes de alimentação DUT: 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A
• Fontes DPS programáveis: DPS3514 (30 V máx / 5 A máx / 100 W máx por canal, 4 CH por DPS); DPS3122 (30 V máx / 10 A máx / 200 W máx por canal, 2 CH por DPS)
• Fontes DUT programáveis: até 75 V / 8 A, 200 W máx
• Inclui testes BScan Chain, BScan Cluster, BScan Virtual Nails, BScan Virtual Chain e testes IEEE1149.6
• Até 8 portas seriais de alta velocidade, flash a bordo, EEPROM, programação MAC
• Sistema de gestão de rendimento: YMS 4.0

Manuseio de placas
Tamanho mínimo de PCB: 70 x 70 mm
Tamanho máximo de PCB: 500 x 460 mm
Espessura PCB: 0.6 - 5 mm

Dimensões e peso
INLINE (LxPxA): 900 x 1180 x 1887 mm* (torre de sinal excluída; altura da torre: 392 mm)
STANDALONE (LxPxA): 1200 x 950 x 1850 mm
Peso INLINE: 670 kg; Peso STANDALONE: 510 kg

Especificações técnicas

• Brand: TRI (Test Research, Inc.)
• Modelo / Série: TR5001 SII LED Series
• Pontos de teste analógicos/híbridos: 2048
• Max canais de teste LED: Até 1080 (Topo até 540 / Baixo até 540)
• Repetibilidade do analisador LED: 1%
• Conexão de fixture: Quick Disconnection Interface (QDI)
• Tipo de fixture: Inline ou Offline com QDI de longa duração
• Teste paralelo multi-core: até 4 núcleos independentes
• Arquitetura 1:1 por pino sem multiplexação
• Opções de alimentação DUT: vários modelos DPS programáveis (ver componentes opcionais)
• Componentes analógicos padrão: matriz 6 fios, fontes AC/DC programáveis, medição de tensão AC/DC & corrente DC, medição R/L/C
• Manuseio de placas: Min 70 x 70 mm; Max 500 x 460 mm; Espessura 0.6 - 5 mm
• Dimensões INLINE: 900 x 1180 x 1887 mm* (torre de sinal excluída)
• Dimensões STANDALONE: 1200 x 950 x 1850 mm
• Peso INLINE: 670 kg; Peso STANDALONE: 510 kg
• Sistema operativo: PC compatível Windows 10 com USB
• Sistema de gestão de rendimento: YMS 4.0
