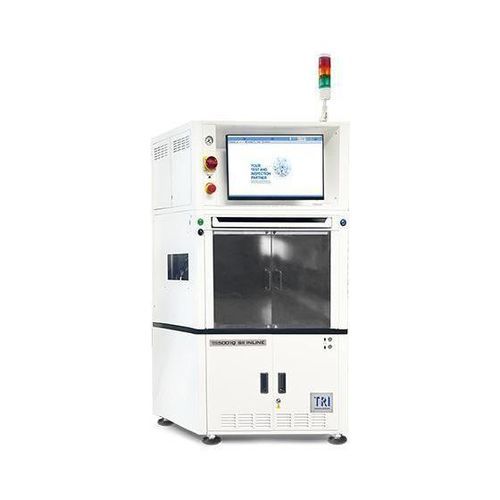

Testador de capacidade TR5001 SII INLINE

de performancede redede tensão

Introdução
O TR5001 SII INLINE é um sistema inline paralelo ICT+FCT projetado para testes de produção de alto rendimento. Integra testes paralelos multi‑core com um manipulador inline compatível SMEMA, fixture de desconexão rápida durável e funções integradas de auto‑calibração e autodiagnóstico para operação contínua e menor intervenção do operador.

Características principais

• Testador paralelo multi‑core flexível com até 4 núcleos independentes
• Serial Test Controller com até 8 portas configuráveis em qualquer pino
• Capacidade de teste de acesso limitado e expansão de teste funcional via módulos PXI
• Autodiagnósticos integrados e calibração automática (assistida por DMM)
• Medição analógica/híbrida de alta precisão
• Manipulador inline compatível SMEMA para fluxo automatizado da placa
• UI intuitiva para desenvolvimento de programas baseado em fluxo

Especificações do testador

• Pontos de teste analógicos/híbridos: 1 Núcleo – 3.456 (opções: 4.480); 2 Núcleos – 3.328 (opção: 4.096); 4 Núcleos – 4.096
• Sistema operativo: Microsoft® Windows 11
• Tipo de fixture: Inline com Quick Disconnection Interface

Componentes de teste padrão

• Matriz de comutação de medição de 6 fios
• Fontes programáveis AC/DC de alta tensão e corrente
• Medição de tensão AC/DC e corrente DC
• Medição de componentes R/L/C
• Detecção de circuito aberto TestJet sem vetores
• Gerador de Forma de Onda Arbitrária

Indústria 4.0
Normas de comunicação: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
Sistema de Gestão de Rendimento: YMS 4.0 (opcional)

Componentes opcionais

• Teste digital: arquitetura 1:1 por pino sem multiplexação com ajuste de nível independente por pino
• Programação do Serial Test Controller (STC)
• Fontes de alimentação DUT: 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A
• Alimentação programável (2 CH): 0.2–3 V@2 A máx ou 3–24 V@3 A máx
• Fontes DPS programáveis: DPS3514 (30 V máx / 5 A máx / 100 W máx por canal / 4 CH por DPS); DPS3122 (30 V máx / 10 A máx / 200 W máx por canal / 2 CH por DPS)
• Testes BScan: chain, cluster, virtual nails, virtual chain e teste IEEE1149.6
• Até 8 portas seriais de alta velocidade, flash e EEPROM a bordo

Manuseio de placas
Tamanho PCB mín.: 50 x 50 mm
Tamanho PCB máx.: 510 x 510 mm

Requisitos do sistema
Alimentação: 200–240 V, monofásico, 50/60 Hz, 3 kVA
Características de energia: detecção automática de aterramento e detecção automática 50/60 Hz
Ar: ar seco 4–8 kg/cm2

Dimensões
LxPxA: 900 x 1200 x 1680 mm (altura da torre de sinal: 392 mm)
Peso: 687 kg

Notas

• Projetado para testes inline ICT+FCT de alto rendimento com arquitetura paralela multi‑core
• Manipulador inline compatível SMEMA para operação automatizada
• Autodiagnósticos integrados, auto‑calibração e fixture Quick Disconnection para confiabilidade a longo prazo

Especificações técnicas

• Modelo: TR5001 SII INLINE
• Marca: Test Research, Inc. (TRI)
• Pontos de teste analógicos/híbridos: até 4.096 (4 núcleos); opções configuráveis disponíveis
• Sistema operativo: Microsoft Windows 11
• Tipo de fixture: Inline com Quick Disconnection Interface
• Intervalo de tamanho PCB: 50 x 50 mm – 510 x 510 mm
• Alimentação: 200–240 V, monofásico, 50/60 Hz, 3 kVA
• Ar: ar seco 4–8 kg/cm2
• Dimensões (LxPxA): 900 x 1200 x 1680 mm (torre de sinal: 392 mm)
• Peso: 687 kg
