Testador de capacidade TR8100 SII

de performancede tensãode continuidade

Introdução

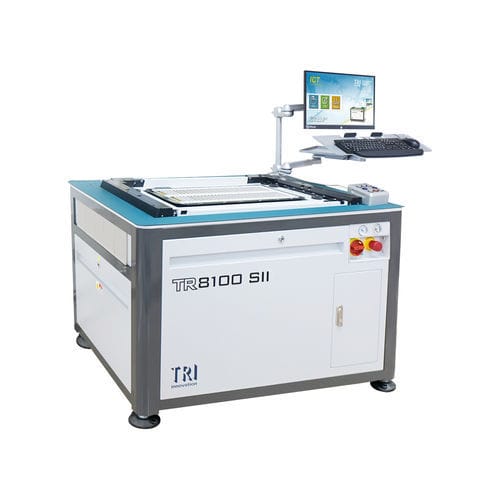

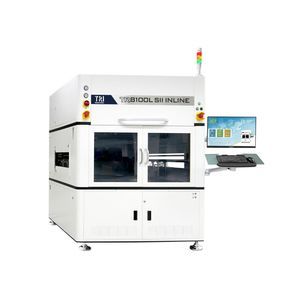

O TR8100 SII é um testador em circuito (ICT) concebido para testes de alto rendimento e alta precisão em conjuntos PCB grandes e complexos. Destina-se a teste de dispositivos de baixa tensão e utiliza uma fixação a vácuo para garantir contacto total dos pinos. A arquitetura digital por pino sem multiplexação suporta até 11088 pinos (TR8100L SII), acelerando a execução dos testes e simplificando o desenvolvimento de programas. Inclui autodiagnósticos integrados para fiabilidade a longo prazo.

Características

• Alta cobertura de falhas graças à fixação a vácuo
• Otimizado para testes de dispositivos de baixa tensão com elevada velocidade
• Autodiagnósticos integrados para monitorização de disponibilidade
• Medição e testes analógicos de alta precisão
• UI amigável para desenvolvimento eficiente de programas
• Auto-calibração via DMM integrado

Especificações do testador
Pontos de teste máx.: TR8100 SII: 3584 (opcional 7056); TR8100L SII: 11088
Sistema operativo: Microsoft® Windows 11
Tipo de fixação: Fixação a vácuo para contacto total dos pinos
Tamanho máximo de PCB: TR8100 SII: 790 × 640 mm; TR8100L SII: 990 × 640 mm

Componentes de teste padrão

• Hardware analógico
  • Matriz de comutação de medição de 6 fios
  • Fontes programáveis AC/DC de tensão e corrente
  • Medições de tensão AC/DC, corrente DC e frequência
  • Medição de componentes R/L/C
  • Gerador de formas de onda arbitrárias sintetizado (AWG)
  • Deteção de circuito aberto vectorless TestJet
• Teste digital
  • Arquitetura 1:1 sem multiplexação com ajuste de nível independente por pino
  • Fontes de alimentação DUT — Fixas: +5V@5A, +3.3V@5A, +12V@5A, +12V@1A; Programáveis: +0.2V~+20V@3A (2 conjuntos), -3V~-20V@3A (2 conjuntos)
  • Suporte de teste para memórias Flash e EEPROM onboard

Industry 4.0
Normas de comunicação: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
Gestão de rendimento: YMS 4.0 (opcional)

Componentes opcionais

• Analógico: kits de conversão de fixação para Teradyne, GenRad
• Digital: fontes de alimentação programáveis APPS (até 75 V/8 A/200 W por canal), testes BScan/chain/cluster/virtual nails, IEEE1149.6, programação STC
• Opções de fonte DUT programável DPS:
  (1) DPS3514: 30 V máx / 5 A máx / 100 W máx por canal — 4 CH por DPS
  (2) DPS3122: 30 V máx / 10 A máx / 200 W máx por canal — 2 CH por DPS
  (3) SPS5450: 54 V máx / 50 A máx / 2400 W máx por canal — 1 CH por rack
• Teste ToggleScan
• VregTest™: medições de frequência e duty por fase para PWM multifásico

Requisitos do sistema
Alimentação: 200–240 V, monofásico, 50/60 Hz, 4 kVA
Funcionalidades de alimentação: detecção automática de terra; detecção automática 50/60 Hz
Ar: ar seco 4–8 kg/cm²
Vácuo: Min. -0,86 bar (-12,6 psi); escape: 70 m³/h

Dimensões
L×P×A: TR8100 SII: 1150 × 850 × 800 mm; TR8100L SII: 1400 × 850 × 800 mm
Peso: TR8100 SII: 400 kg; TR8100L SII: 470 kg

Componentes de teste padrão (resumo)

• Matriz analógica de comutação e fontes programáveis
• Medições de alta precisão, medição R/L/C, AWG
• Arquitetura digital 1:1 sem multiplexação, fontes DUT fixas e programáveis
• Suporte de teste de memória onboard

Especificações técnicas

• Modelo: TR8100 SII (também variante TR8100L SII)
• Pontos de teste máx.: TR8100 SII: 3584 (opcional 7056); TR8100L SII: 11088
• Sistema operativo: Microsoft® Windows 11
• Tipo de fixação: Fixação a vácuo (contacto total dos pinos)
• Tamanho PCB máx.: TR8100 SII: 790 × 640 mm; TR8100L SII: 990 × 640 mm
• Fontes DUT fixas: +5V@5A, +3.3V@5A, +12V@5A, +12V@1A
• Fontes DUT programáveis: +0.2V~+20V@3A (2 conjuntos); -3V~-20V@3A (2 conjuntos)
• Analógico: matriz 6 fios, fontes AC/DC, medição de frequência e R/L/C, AWG sintetizado
• Digital: 1:1 sem multiplexação com ajuste de nível independente por pino
• Modelos DPS opcionais: DPS3514, DPS3122, SPS5450 (especificações como acima)
• Comunicação industrial: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
• Requisito de alimentação: 200–240 V, monofásico, 50/60 Hz, 4 kVA
• Ar requerido: ar seco 4–8 kg/cm²
• Vácuo requerido: Min. -0,86 bar; escape 70 m³/h
• Dimensões (L×P×A): TR8100 SII: 1150 × 850 × 800 mm; TR8100L SII: 1400 × 850 × 800 mm
• Peso: TR8100 SII: 400 kg; TR8100L SII: 470 kg
