Introdução

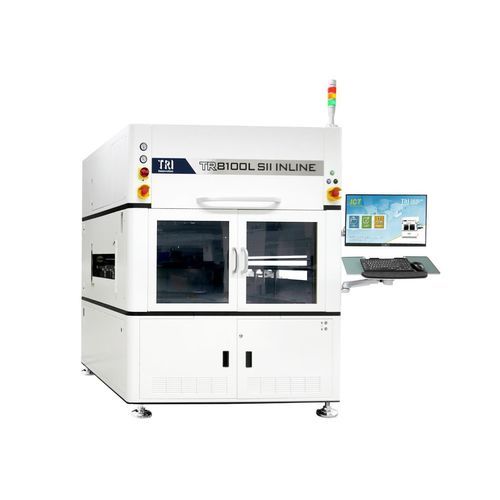

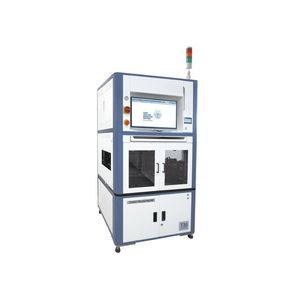

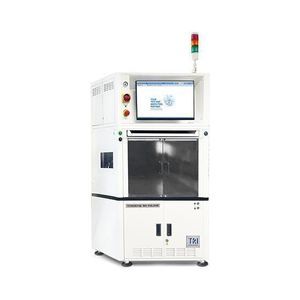

O TR8100 SII INLINE é um testador em circuito (ICT) e testador funcional (FCT) de alta contagem de pinos, concebido para placas de servidores AI, 5G e eletrónica de telecomunicações. O gabarito a vácuo garante contacto total dos pinos e a arquitetura 1:1 sem multiplex suporta até 7056 pontos de teste, permitindo testes mais rápidos e desenvolvimento de programas determinístico. Autodiagnóstico integrado e compatibilidade com módulos e gabaritos TRI legados simplificam a integração e mantêm a disponibilidade.

Funcionalidades

• Solução ICT + FCT de alta contagem de pinos: até 7056 pontos de teste (arquitetura 1:1 sem MUX).
• Alta cobertura de falhas com capacidades de medição analógica e digital.
• Teste de dispositivos de baixa tensão e alto débito de testes.
• Gabarito a vácuo para manuseio rápido e repetível da placa.
• Design ergonómico e suporte ao debugging do gabarito.
• Autodiagnóstico integrado e auto‑calibração por DMM.
• UI intuitiva baseada em fluxo para desenvolvimento de programas simplificado.

Especificações do testador
Pontos de teste máx.: TR8100L SII INLINE: 3.584 pontos. Opcional: 7.056 pontos
Sistema operativo: Microsoft® Windows 11
Tipo de gabarito: Tipo a vácuo
Tamanho máximo da PCB: TR8100L SII INLINE: 50 x 90 – 920 x 610 mm
Peso máximo da PCB: 8 kg (standard), opcional 15 kg
Altura máxima do componente: Topo: 90 mm / Inferior: 30 mm / Borda: 3 mm (opcional 5 mm)
Altura do transportador: 900 – 970 mm

Componentes de teste padrão

• Hardware de teste analógico:
• Matriz de comutação de medição de 6 fios
• Fontes programáveis AC/DC de alta tensão e corrente
• Medida de tensão AC/DC, corrente CC e frequência
• Medida de componentes R/L/C
• Gerador arbitário de formas de onda sintetizado (AWG)
• TestJet para deteção de circuito aberto sem vetores
• Teste digital:
• Arquitetura 1:1 sem multiplex com ajuste de nível independente por pino
• Fontes de alimentação DUT: fixas: +5V@5A, +3.3V@5A, +12V@5A, +12V@1A; programáveis: +0.2V~+20V@3A (2 conjuntos), -3V~-20V@3A (2 conjuntos)
• Suporte e programação de memórias flash e EEPROM onboard

Indústria 4.0
Padrões de comunicação: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
Sistema de gestão de rendimento: YMS 4.0 (opcional)

Componentes opcionais

• Kits de conversão analógica para gabaritos Teradyne, GenRad
• Fontes programáveis APPS — até 75 V / 8 A / 200 W por canal
• Opções BScan: Chain, Cluster, Virtual Nails, Virtual Chain e testes IEEE1149.6
• Programação Serial Test Controller (STC)
• Fontes DPS programáveis para DUT (vários modelos e opções de canal/potência)
• Teste ToggleScan e medições VregTestTM multi‑fase PWM

Requisitos do sistema
Alimentação: 200–240 VAC, monofásico, 50/60 Hz, 6 kVA
Funções de alimentação: deteção automática da terra e de 50/60 Hz
Ar: Ar seco 4–8 kg/cm2
Vácuo: Min. -0,86 bar (exaustão 70 m3/h)

Dimensões
LxPxA: TR8100L SII INLINE: 1550 x 1450 x 1870 mm
Peso: TR8100L SII INLINE: 1200 kg

Componentes de teste padrão / Notas adicionais
Tamanho máximo da PCB (exemplo): 50 x 90 – 920 x 610 mm
Variantes de pontos de teste: 3.584 (padrão) / 7.056 (opcional)

Características / Especificações técnicas

• Modelo: TR8100 SII INLINE
• Pontos de teste máx.: 3.584 (TR8100L) / opcional 7.056
• Sistema operativo: Microsoft® Windows 11
• Tipo de gabarito: Gabarito a vácuo
• Tamanho PCB máx.: 50 x 90 – 920 x 610 mm
• Peso PCB máx.: 8 kg (standard), opcional 15 kg
• Folga para componentes: Top 90 mm / Bottom 30 mm / Edge 3 mm (opcional 5 mm)
• Altura do transportador: 900 – 970 mm
• Funcionalidades analógicas: matriz 6 fios, fontes AC/DC programáveis, medição R/L/C, AWG, TestJet
• Funcionalidades digitais: arquitetura 1:1 sem multiplex, alimentações DUT fixas e programáveis
• Comunicação: SMEMA, SECS/GEM, IPC-CFX-2591, IPC-HERMES-9852
• Requisito de potência: 200–240 VAC, monofásico, 50/60 Hz, 6 kVA
• Ar: Ar seco 4–8 kg/cm2
• Vácuo: Min. -0,86 bar; exaustão 70 m3/h
• Dimensões (LxPxA): 1550 x 1450 x 1870 mm
• Peso: 1200 kg
