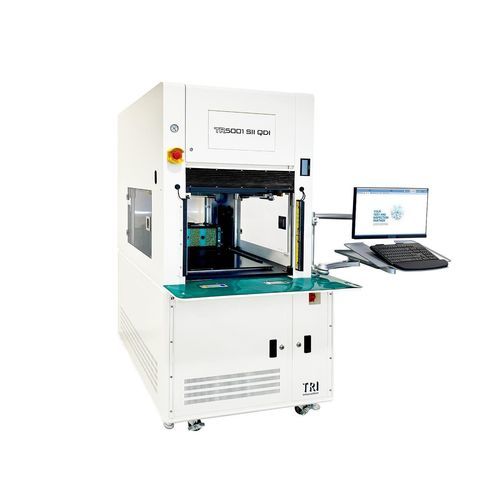

Testador de capacidade TR5001 SII QDI

de performancede redede tensão

Introdução
Solução ICT+FCT de próxima geração que oferece testes paralelos multinúcleo e de núcleos mesclados com até 4 núcleos independentes para alto rendimento. O manipulador manual avançado da TRI integra design de segurança mãos‑livres para operação contínua e auto‑calibração incorporada para garantir confiabilidade de medição a longo prazo.

Características

• Arquitetura flexível de testador multicore (1–4 núcleos)
• Controlador de teste serial com até 8 portas atribuíveis a qualquer pino
• Expansão de testes funcionais e soluções de acesso limitado via módulos PXI
• Autodiagnóstico incorporado e auto‑calibração baseada em DMM
• Capacidades de medição analógica e digital de alta precisão
• Solução inline compatível com SMEMA para alta cobertura de falhas
• Interface intuitiva com desenvolvimento de programas baseado em fluxo

Especificações do testador
Pontos de teste analógicos/híbridos: 1 Núcleo = 3.456 (opt. 4.480); 2 Núcleos = 3.328 (opt. 4.096); 4 Núcleos = 4.096
Sistema operativo: Microsoft® Windows 11
Tipo de fixture: Offline com interface Quick Disconnection de longa vida útil

Componentes de teste padrão

• Matriz de comutação de medição de 6 fios
• Fontes programáveis AC/DC de alta tensão e corrente
• Medida de tensão AC/DC e corrente DC
• Medida de componentes R/L/C
• Detecção de circuito aberto TestJet sem vetor
• Gerador de formas de onda arbitrárias

Indústria 4.0
Comunicação: SMEMA, SECS/GEM, IPC‑CFX‑2591, IPC‑HERMES‑9852
Gestão de rendimento: YMS 4.0 (opcional)

Componentes opcionais

• Testes digitais: arquitetura 1:1 por pino não multiplexada com ajuste de nível independente por pino
• Programação do Serial Test Controller (STC)
• Fontes de alimentação DUT: 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A
• Fonte programável (2 CH): 0,2–3 V@2 A máx ou 3–24 V@3 A máx
• Opções DPS: DPS3514 (30 V/5 A/100 W por canal, 4 CH por DPS) ou DPS3122 (30 V/10 A/200 W por canal, 2 CH por DPS)
• Recursos BScan: Chain, Cluster, Virtual Nails, Virtual Chain e testes IEEE1149.6
• Até 8 portas seriais de alta velocidade, flash e EEPROM a bordo

Requisitos do sistema
Alimentação: 200–240 V, monofásico, 50/60 Hz, 3 kVA
Recursos de alimentação: detecção automática da linha e terra
Ar: Ar seco 4–8 kg/cm²

Dimensões
LxPxA: 900 x 1160 x 1860 mm
Peso: 440 kg

Especificações técnicas

• Modelo: TR5001 SII QDI
• Pontos de teste analógicos/híbridos: 1 Núcleo = 3.456 (opt. 4.480); 2 Núcleos = 3.328 (opt. 4.096); 4 Núcleos = 4.096
• Sistema operativo: Microsoft® Windows 11
• Tipo de fixture: Offline com interface Quick Disconnection de longa vida útil
• Hardware de teste analógico padrão: matriz de 6 fios, fontes AC/DC programáveis de alta tensão/corrente, medição de tensão AC/DC e corrente DC, medição R/L/C, detecção de circuito aberto TestJet, gerador de formas de onda arbitrárias
• Suporte Indústria 4.0: SMEMA, SECS/GEM, IPC‑CFX‑2591, IPC‑HERMES‑9852; YMS 4.0 opcional
• Fontes DUT (std/opt): 5 V@3 A, 3.3 V@3 A, 12 V@3 A, -12 V@1 A, 24 V@3 A; opções de alimentação programável e módulos DPS conforme especificado
• Potência do sistema: 200–240 V, monofásico, 50/60 Hz, 3 kVA
• Ar: Ar seco 4–8 kg/cm²
• Dimensões da máquina (LxPxA): 900 x 1160 x 1860 mm
• Peso da máquina: 440 kg
