Vedação radial RA

rotativaem elastômeroem NBR

Visão geral do produto

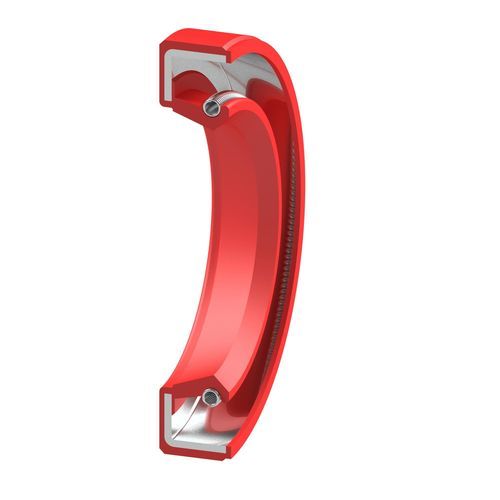

O vedante radial Tipo RA é uma vedação de eixo rotativo padrão conforme DIN 3760, projeto tipo A. Possui diâmetro exterior em elastómero e mola de tensão inserida. É adequado para eixos rotativos em carcaças sem pressão ou com flutuações de pressão mínimas. Os elastómeros padrão são NBR e FKM; outros materiais disponíveis mediante solicitação.

Áreas de aplicação

• estático
• dinâmico
• ação simples
• ação dupla
• linear
• rotativo
• oscilante

Uso principal
Vedação sem pressão para eixos rotativos em carcaças

Materiais

• Elastómeros
• Componentes metálicos
• Variantes padrão de elastômero: NBR, FKM

Valores técnicos

• Materiais: elastómeros, metal
  • NBR
  • FKM
• Pressão: até 0,05 MPa
• Temperatura:
  • NBR: -30°C a +100°C (dependendo do material)
  • FKM: -20°C a +200°C (dependendo do material)
• Velocidade: dependente do material e do diâmetro do eixo

Downloads
Os downloads relacionados ao produto estão disponíveis na área de downloads do fabricante.

Características / Especificações técnicas

• Norma: DIN 3760 projeto tipo A
• Projeto: diâmetro exterior em elastómero com mola de tensão inserida
• Aplicação prevista: eixos rotativos em carcaças sem ou com mínimas flutuações de pressão
• Materiais padrão: NBR, FKM (outros materiais mediante solicitação)
• Pressão máxima: até 0,05 MPa
• Faixas de temperatura (dependendo do material): NBR -30°C a +100°C; FKM -20°C a +200°C
• Velocidade: dependente do material e do diâmetro do eixo
