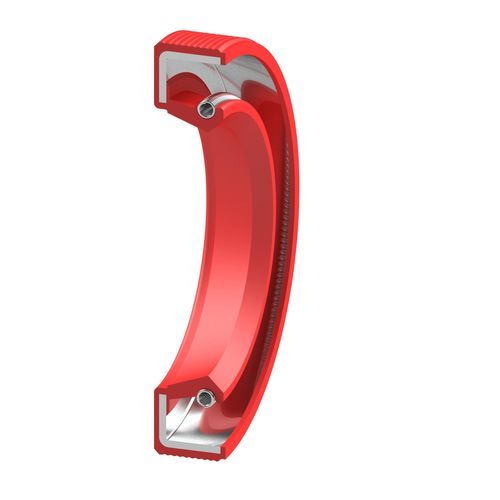

Vedação radial RI

rotativaem elastômeroem NBR

Descrição
O Vedante radial Type RI é um selo para eixo rotativo com diâmetro exterior ondulado em elastómero, projetado para facilitar a instalação e melhorar a estanqueidade estática na ranhura. O lábio de vedação inclui uma mola de tração inserida. É adequado para eixos rotativos em carcaças sem pressão ou com pequenas flutuações de pressão. Elastómeros padrão: NBR e FKM; outros materiais disponíveis mediante solicitação.

Campos de aplicação

• estático
• dinâmico
• ação simples
• ação dupla
• linear
• rotativo
• oscilante

Uso principal
vedação sem pressão para eixos rotativos

Materiais
elastómeros, metal. Elastómeros padrão: NBR, FKM

Valores técnicos

• Variante NBR: pressão até 0,05 MPa; faixa de temperatura -30°C a +100°C (dependente do material); velocidade: conforme material e diâmetro
• Variante FKM: pressão até 0,05 MPa; faixa de temperatura -20°C a +200°C (dependente do material); velocidade: conforme material e diâmetro
• Nota: Valores máximos de temperatura, velocidade e pressão não são aplicáveis simultaneamente; valores variam conforme material e meio

Especificações / características técnicas

• Denominação comercial: Oil Seal Type RI
• Projeto: selo para eixo rotativo com diâmetro exterior ondulado (semelhante ao design RA)
• Diâmetro exterior: elastómero
• Mola: mola de tração inserida
• Uso principal: vedação sem pressão para eixos rotativos
• Adequado para carcaças sem ou com mínimas flutuações de pressão
• Materiais: elastómeros (padrão: NBR, FKM), metal; outros materiais sob consulta
• Pressão máxima (típ.): até 0,05 MPa
• Faixas de temperatura (dependente do material): NBR: -30°C a +100°C; FKM: -20°C a +200°C
• Velocidade de rotação: conforme material e diâmetro
• Movimentos aplicáveis: rotativo, oscilante, linear, ação simples, ação dupla
