Vedação radial RD

rotativaem elastômeroem NBR

Descrição do produto

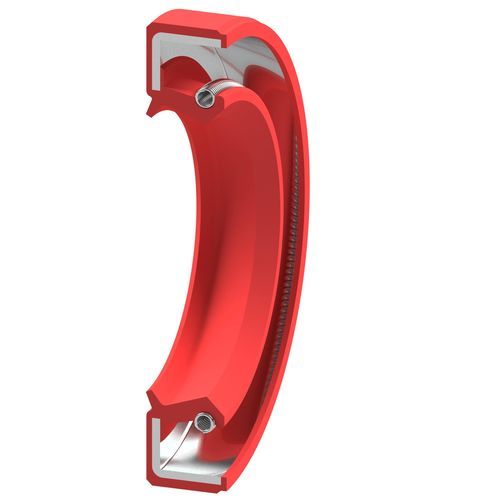

O retentor radial Tipo RD é um elemento de selo rotativo fabricado conforme DIN 3760 (tipo de construção AS). Possui diâmetro exterior em elastómero e lábio de vedação em elastómero com mola de tração inserida. A variante RD inclui um lábio anti-poeira adicional para maior proteção contra elevadas cargas de poeira externas.

Caso de uso
Projetado para eixos rotativos em carcaças sem pressão ou com pequenas flutuações de pressão. Os elastômeros padrão são NBR e FKM; compostos alternativos disponíveis mediante solicitação.

Campos de aplicação

• estático
• dinâmico
• simples ação
• dupla ação
• linear
• rotativo
• oscilante

Uso principal
vedação não pressurizada para eixos rotativos

Materiais
elastômeros, metal

Valores técnicos (seleção)

• Materiais (variantes padrão): NBR, FKM
• Pressão (ambas as variantes): até 0,05 MPa
• Temperatura (variante NBR): -30°C a +100°C (dependente do material)
• Temperatura (variante FKM): -20°C a +200°C (dependente do material)
• Velocidade: dependendo do material e do diâmetro
• Características de projeto: diâmetro exterior em elastómero, mola de tração inserida, lábio anti-poeira adicional para altas cargas de poeira externas
• Nota: os valores máximos de temperatura, velocidade e pressão não são aplicáveis simultaneamente; variam conforme o material e o meio.

Características / especificações técnicas

• Modelo: Oil Seal Type RD
• Norma de design: DIN 3760, tipo de construção AS
• Diâmetro exterior: elastômero
• Elemento de vedação: elastômero com mola de tração inserida
• Proteção contra poeira: variante com lábio anti-poeira para ambientes poeirentos
• Principais aplicações: vedação de eixos rotativos sem pressão
• Materiais padrão: NBR, FKM (outros materiais sob pedido)
• Pressão estática/operacional máxima: até 0,05 MPa
• Faixa de temperatura (dependente do material): NBR -30°C a +100°C; FKM -20°C a +200°C
• Velocidade operacional: dependente do material e do diâmetro do eixo
• Importante: os máximos de temperatura, velocidade e pressão não são cumulativos; os valores dependem do material e do meio
